NEK 400:2026 forklart

NEK 400 er normsamlingen for elektriske lavspenningsanlegg i Norge, og 2026-utgaven er den nyeste. Her går vi gjennom hva hver del handler om, hvilke krav som gjelder og hva det betyr når du står på jobb — med bilder av utstyret. Trenger du symbolene til tegningen, finner du dem på NEK 144-siden.

Dette er en forenklet læringsoversikt, ikke normteksten. Når du gjør arbeid som skal godkjennes, må du slå opp i gjeldende utgave av NEK 400.

Grunnlag og oppbygging (4)

Hva NEK 400 er, hvordan normen er delt inn og hvilke krav som gjelder alle anlegg.

Illustrasjonsbilde: hva er nek 400?

NEK 400 · Om normen

Hva er NEK 400?

NEK 400 er den norske normsamlingen for elektriske lavspenningsinstallasjoner, altså anlegg opp til 1000 V vekselspenning. Følger du NEK 400, regnes anlegget som oppfylt etter forskrift om elektriske lavspenningsanlegg (FEL). 2026-utgaven er den nyeste revisjonen og erstatter forrige utgave.

  • Gjelder nye anlegg og utvidelser/endringer av eksisterende anlegg
  • Er en norm, ikke en lov — men FEL peker på den som anerkjent løsning
  • Velger du en annen løsning, må du selv dokumentere at sikkerheten er minst like god
  • Normen oppdateres jevnlig; bruk alltid gjeldende utgave på jobben

I praksis: På VG1 må du vite hva NEK 400 er, at den er koblet til FEL, og hvordan du slår opp i den. Ingen forventer at du kan den utenat.

Illustrasjonsbilde: oppbygging: de åtte delene

NEK 400 · Del 1–8

Oppbygging: de åtte delene

NEK 400 er delt inn i nummererte deler. Nummeret på et avsnitt forteller hvor du er: 411 er i del 4 (beskyttelse), 701 er i del 7 (spesielle installasjoner, her våtrom).

  • Del 1 — virkeområde, formål og grunnleggende prinsipper
  • Del 2 — definisjoner og begreper
  • Del 3 — vurdering av allmenne egenskaper (systemjording, ytre påvirkning, kursoppdeling)
  • Del 4 — beskyttelsestiltak (sjokk, termisk, overstrøm, overspenning)
  • Del 5 — valg og montasje av elektrisk utstyr
  • Del 6 — kontroll (sluttkontroll og periodisk kontroll)
  • Del 7 — spesielle installasjoner og områder (701, 705, 708, 712, 722 …)
  • Del 8 — energieffektivitet i installasjonen

I praksis: Lær tallsystemet, så finner du fram raskt. Første siffer = del, resten = kapittel og avsnitt.

Illustrasjonsbilde: risikovurdering og ytre påvirkning

NEK 400 · Del 3

Risikovurdering og ytre påvirkning

Før du velger utstyr må du vurdere hvor det skal stå: fuktighet, støv, temperatur, mekanisk belastning, hvem som bruker rommet og hva som skjer hvis strømmen faller ut. Dette styrer IP-grad, kabeltype og beskyttelsestiltak.

  • Vurder fukt, støv, temperatur, korrosjon og mekanisk påkjenning
  • Velg riktig IP-grad for stedet (f.eks. IP44 utendørs og i våtsone)
  • Ta hensyn til hvem som bruker anlegget — barnehage og industri er ikke likt
  • Dokumentér risikovurderingen i anleggsdokumentasjonen

I praksis: Samme stikkontakt kan være helt lovlig i en stue og ulovlig i en garasje. Det er stedet som avgjør.

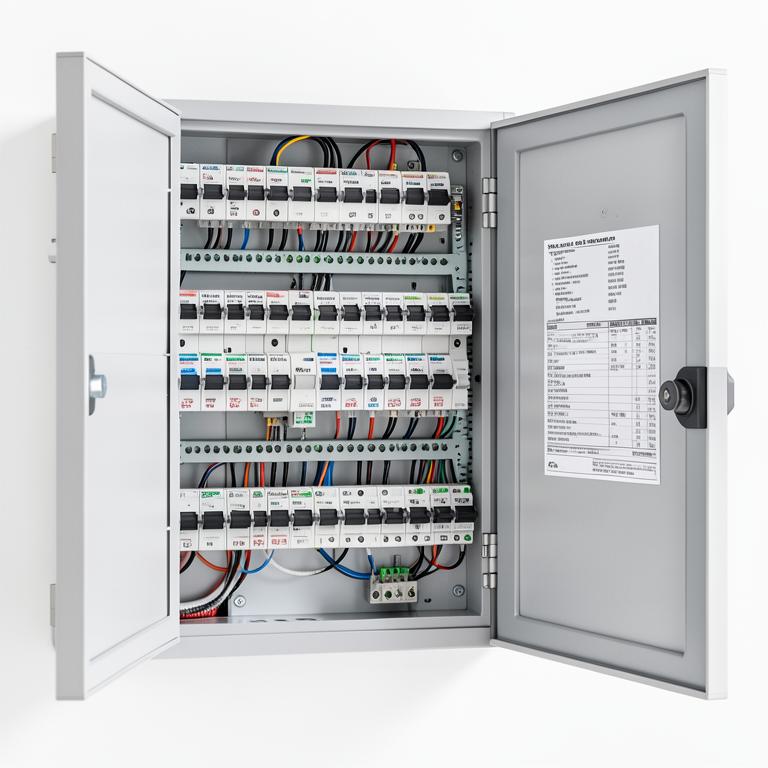

Illustrasjonsbilde: kursoppdeling i bolig

NEK 400 · Del 3 / 314

Kursoppdeling i bolig

Anlegget deles i flere kurser slik at en feil bare slår ut en del av anlegget, og slik at hver kurs ikke overbelastes. Store forbrukere får egen kurs.

  • Egen kurs til komfyr, varmtvannsbereder, oppvaskmaskin og vaskemaskin
  • Egen kurs til elbillader
  • Lys og stikkontakter deles på flere kurser per etasje/rom
  • Kursfortegnelse skal henge i sikringsskapet og stemme med anlegget

I praksis: Når du merker kursene riktig, sparer du deg selv og neste elektriker for timevis med feilsøking.

Beskyttelse (del 4) (5)

Beskyttelse mot elektrisk sjokk, varme, overstrøm og overspenning.

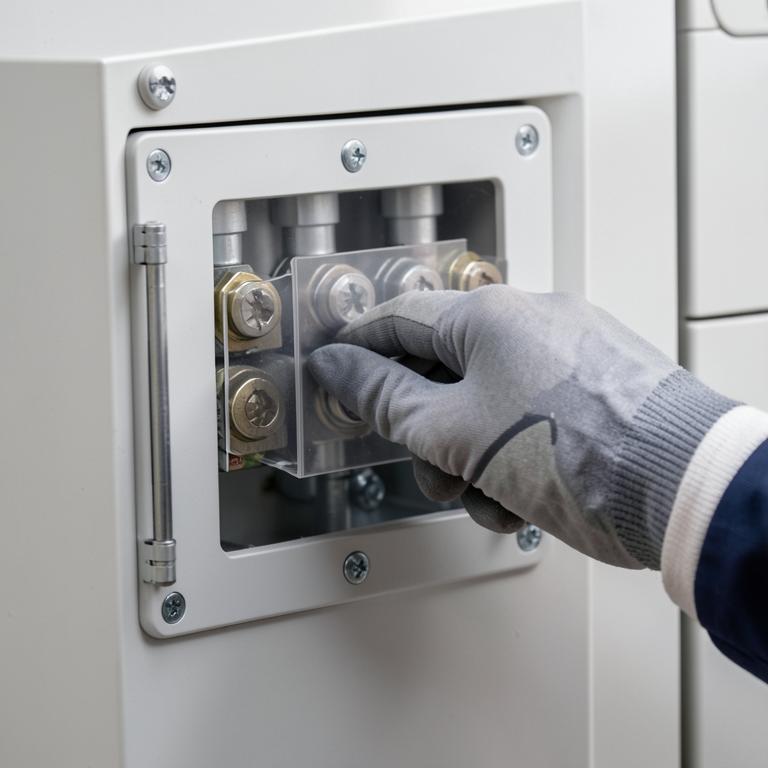

Illustrasjonsbilde: beskyttelse mot elektrisk sjokk

NEK 400 · 411

Beskyttelse mot elektrisk sjokk

Beskyttelsen bygges i to lag: basisbeskyttelse hindrer at du kan ta på spenningsførende deler (isolasjon, deksler, kapsling), og feilbeskyttelse sørger for at strømmen kobles ut raskt hvis isolasjonen svikter (jording + jordfeilbryter/overstrømsvern).

  • Basisbeskyttelse: isolasjon, kapsling, deksler og barrierer
  • Feilbeskyttelse: beskyttelsesjording og automatisk utkobling
  • Utkoblingstider skal overholdes for hver kurstype
  • Ekstrabeskyttelse med jordfeilvern 30 mA på de fleste kurser

I praksis: Aldri bare ett lag. Et manglende deksel er en feil selv om jordfeilbryteren virker.

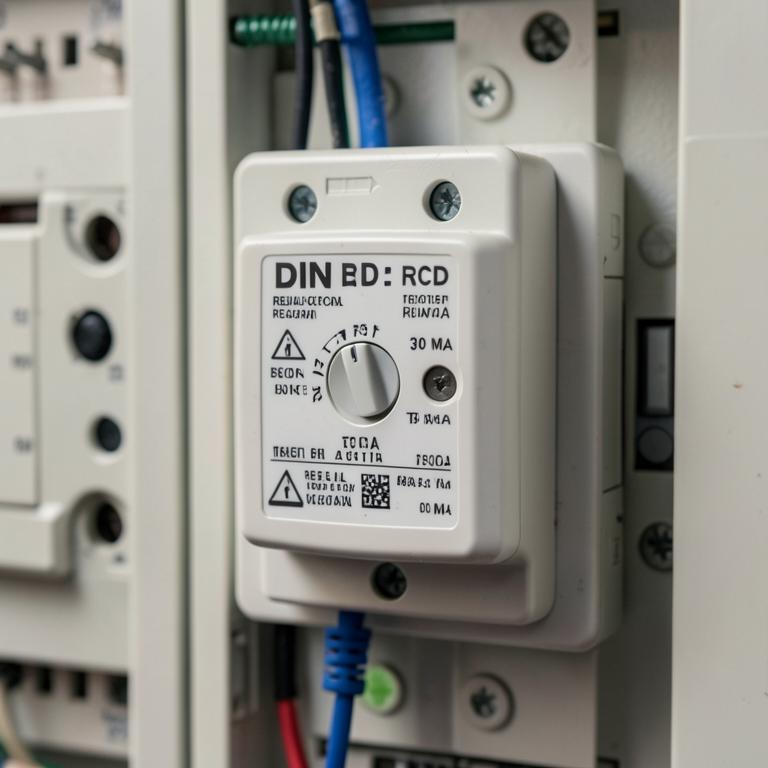

Illustrasjonsbilde: jordfeilvern 30 ma

NEK 400 · 411.3.3

Jordfeilvern 30 mA

Jordfeilbryteren måler differansen mellom strømmen ut og strømmen tilbake. Forsvinner det strøm ut i jord — for eksempel gjennom en person — kobler den ut på millisekunder. 30 mA er grensen som gir vern mot livsfarlig strøm gjennom kroppen.

  • Maks 30 mA på stikkontaktkurser og de fleste boligkurser
  • Egne krav til type A/B avhengig av utstyret (elektronikk og ladere kan gi DC-komponent)
  • Jordfeilvern skal testes med testknappen jevnlig
  • Kurser som ikke tåler utkobling må vurderes særskilt og dokumenteres

I praksis: Test-knappen kobler ut mekanisk. Skal du bevise at anlegget er riktig, må du måle utløsestrøm og utløsetid med instrument.

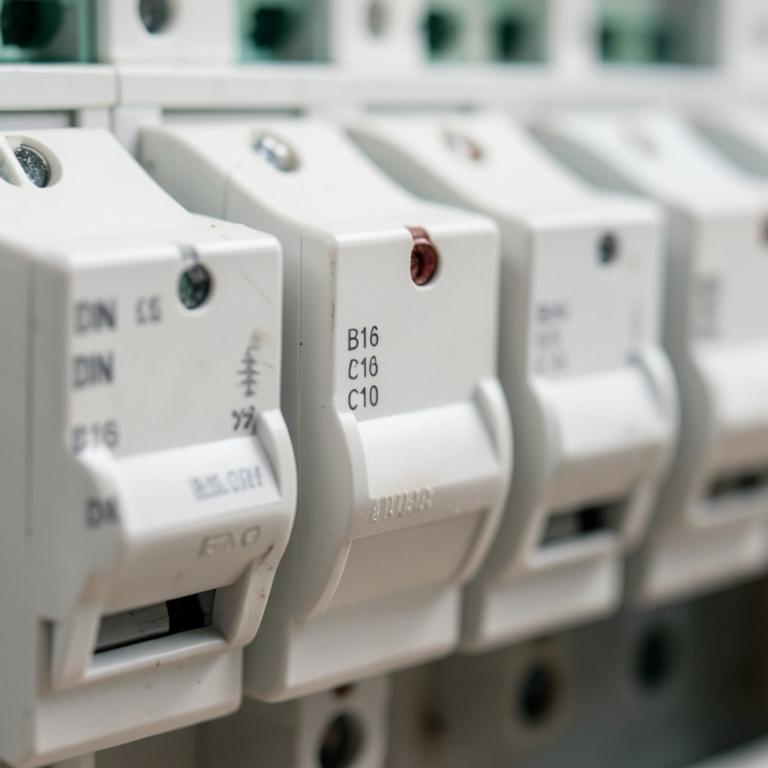

Illustrasjonsbilde: overbelastning og kortslutning

NEK 400 · 43

Overbelastning og kortslutning

Vernet skal beskytte kabelen, ikke apparatet. Sikringens merkestrøm må være lik eller lavere enn kabelens strømføringsevne, og vernet må bryte kortslutningsstrømmen på stedet.

  • Regelen Ib ≤ In ≤ Iz: last ≤ sikring ≤ kabelens tåleevne
  • Vernets bryteevne må være større enn kortslutningsstrømmen i punktet
  • Karakteristikk (B, C, D) velges etter type last
  • Selektivitet: nærmeste vern skal løse ut først, ikke hovedsikringen

I praksis: Bytter du 10 A mot 16 A fordi sikringen «går hele tiden», gjør du kabelen til sikringen. Det er slik branner starter.

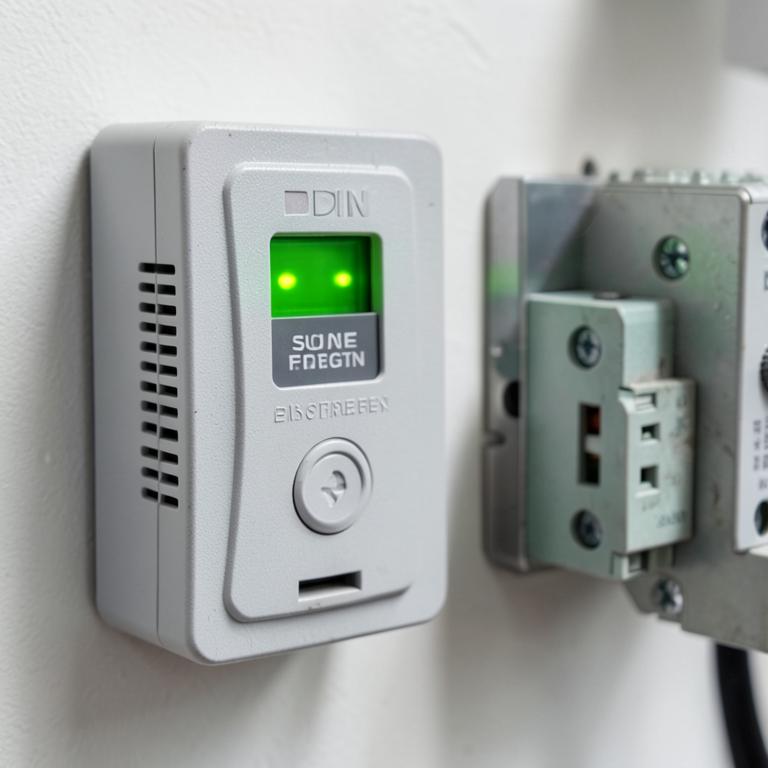

Illustrasjonsbilde: overspenningsvern

NEK 400 · 443 / 534

Overspenningsvern

Lynnedslag og koblinger i nettet gir korte, kraftige spenningstopper som ødelegger elektronikk. Overspenningsvern (SPD) leder toppen til jord og begrenser spenningen i anlegget.

  • Overspenningsvern kreves i de fleste nye boliginstallasjoner
  • Monteres i fordelingen, så nær inntaket som mulig
  • Korte tilkoblingsledninger — lange ledninger ødelegger effekten
  • Vernet har statusvindu som skal kontrolleres

I praksis: Sjekk statusvinduet på SPD-en når du er i et skap. Rødt felt betyr at vernet er brukt opp og må byttes.

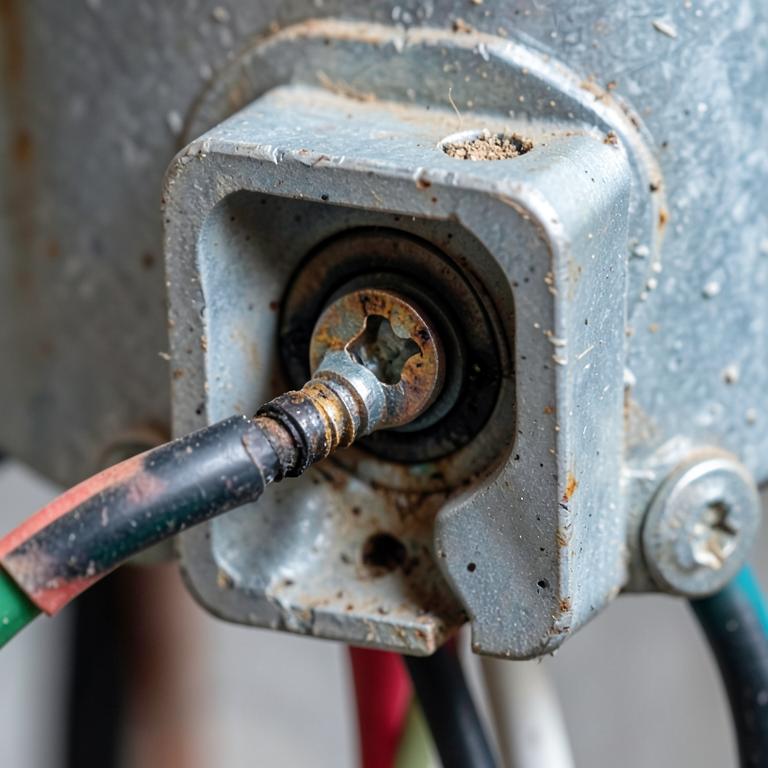

Illustrasjonsbilde: beskyttelse mot varme og brann

NEK 400 · 42

Beskyttelse mot varme og brann

Elektrisk utstyr skal ikke kunne antenne omgivelsene eller gi brannskader. Det handler om avstand til brennbart materiale, riktig tilkoblingsmoment og at kabler ikke pakkes inn i isolasjon.

  • Hold avstand mellom varmeavgivende utstyr og brennbart materiale
  • Trekk til klemmer med riktig moment — løse skruer gir varmgang
  • Kabler i isolasjon må derates (redusert strømføringsevne)
  • Nedstøping og innebygging bare der utstyret er godkjent for det

I praksis: De fleste el-branner starter i en dårlig tilkobling. Momentnøkkel er ikke overdrevent — det er faget.

Valg og montasje (del 5) (4)

Kabler, kursopplegg, fordelinger og jording — hvordan ting faktisk monteres.

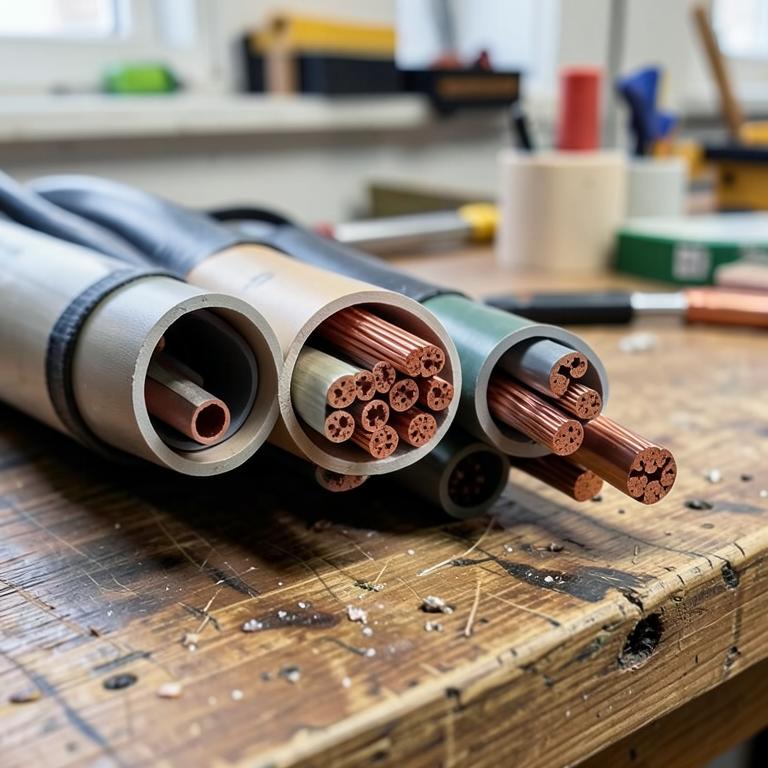

Illustrasjonsbilde: valg av kabel og tverrsnitt

NEK 400 · 52

Valg av kabel og tverrsnitt

Kabelen velges ut fra strøm, legemåte, temperatur, antall kabler i samme føring og tillatt spenningsfall. Samme kabel tåler mindre strøm når den ligger i isolasjon eller sammen med mange andre.

  • Beregn strømføringsevne med korreksjonsfaktorer for legemåte og temperatur
  • Vanlig anbefaling: spenningsfall under ca. 4 % fram til siste punkt
  • Beskyttelsesleder skal ha riktig tverrsnitt i forhold til faseleder
  • Kabler skal beskyttes mekanisk der de kan bli skadet

I praksis: Bruk kabelkalkulatoren i appen når du regner tverrsnitt og spenningsfall — men forstå faktorene bak tallet.

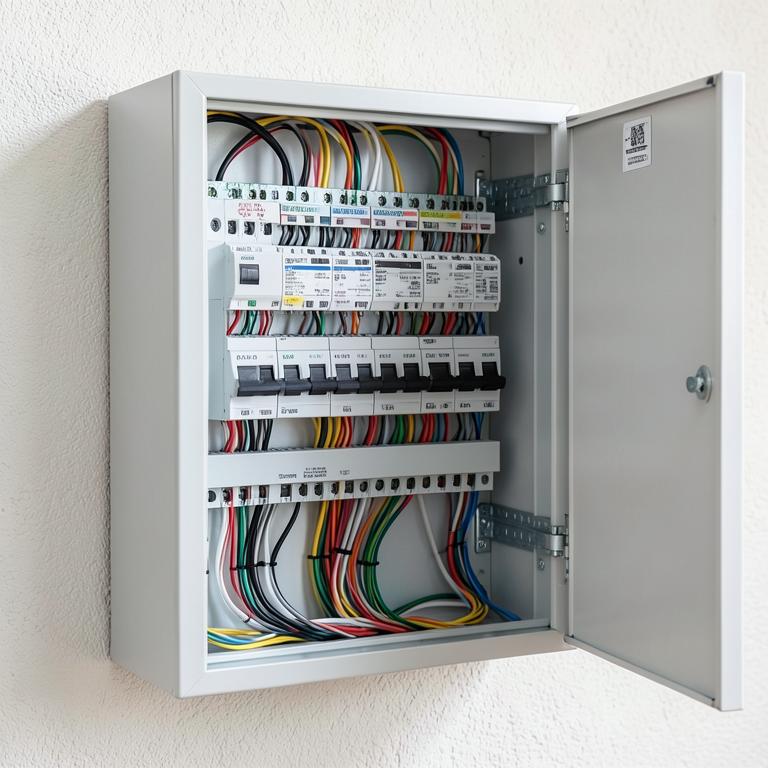

Illustrasjonsbilde: fordeling og sikringsskap

NEK 400 · 536 / 51

Fordeling og sikringsskap

Sikringsskapet er anleggets hjerte. Det skal være tilgjengelig, merket, ha plass til utvidelse og være montert slik at berøringsfare og varmgang unngås.

  • Kursfortegnelse skal være oppdatert og lesbar
  • Skapet skal være tilgjengelig uten verktøy for bruker, men berøringssikkert
  • Fingersikre klemmer og deksler på alle spenningsførende deler
  • Ledig plass til framtidige kurser er god praksis

I praksis: Ryddig skap = raskere feilsøking. Legg kablene i bunter og merk begge ender.

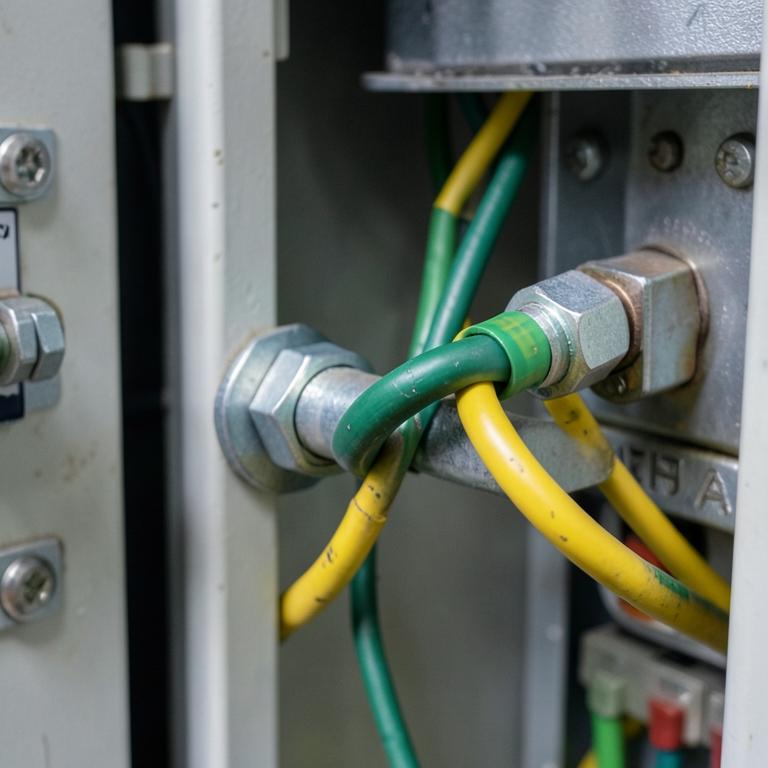

Illustrasjonsbilde: jording og utjevning

NEK 400 · 54

Jording og utjevning

Jordingsanlegget gir feilstrømmen en trygg vei tilbake og holder alle ledende deler på samme potensial. Hovedjordskinnen kobler sammen jordelektrode, vannrør, ventilasjon og andre ledende konstruksjoner.

  • Jordelektrode i grunn eller fundament ved nytt anlegg
  • Hovedutjevningsforbindelse til rør, kanaler og bygningskonstruksjon
  • Tilleggsutjevning i våtrom der det kreves
  • Grønn/gul farge er reservert beskyttelsesleder — aldri brukt til annet

I praksis: Uten jording virker verken jordfeilbryter eller automatisk utkobling slik de skal.

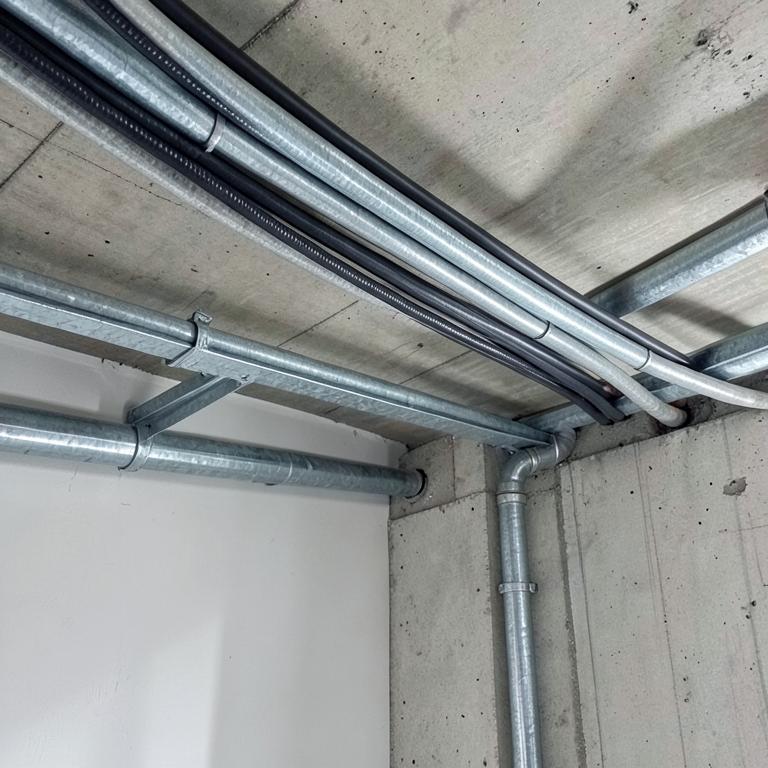

Illustrasjonsbilde: føringsveier og legemåter

NEK 400 · 521 / 522

Føringsveier og legemåter

Kabler skal legges i definerte føringsveier: rør, kanal, kabelbro eller skjult i vegg. Det skal være mulig å trekke om kabel senere, og brannskiller skal tettes igjen etter gjennomføring.

  • Skjult anlegg legges i rør slik at kabelen kan skiftes
  • Gjennomføringer i brannskiller skal brannsikres
  • Kabler festes med riktig avstand, ikke stramme bøyer
  • Sterkstrøm og svakstrøm holdes adskilt der det kreves

I praksis: Tenk på han som kommer om ti år: kan han trekke ny kabel uten å rive veggen?

Spesielle installasjoner (del 7) (4)

Bad, elbillading, solceller, landbruk, utendørs og andre områder med egne krav.

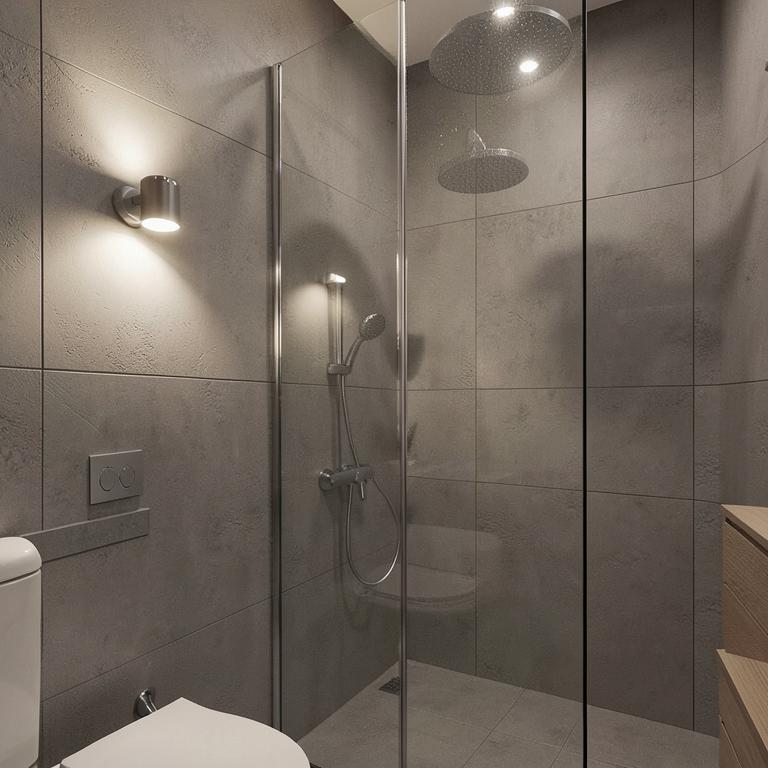

Illustrasjonsbilde: våtrom og badekar/dusj

NEK 400 · 701

Våtrom og badekar/dusj

Bad deles i soner rundt badekar og dusj. Jo nærmere vannet, jo strengere krav til IP-grad og hva slags utstyr som er tillatt. Alt utstyr på badet skal ha jordfeilvern 30 mA.

  • Sone 0 er inne i badekaret/dusjen: bare spesialutstyr med svært lav spenning
  • Sone 1 og 2: krav til IP-grad og begrenset hvilket utstyr som kan monteres
  • Alle kurser på badet: jordfeilvern maks 30 mA
  • Tilleggsutjevning der normen krever det

I praksis: Vet du sonene, unngår du den vanligste feilen i småjobber: stikkontakt for nær dusjen.

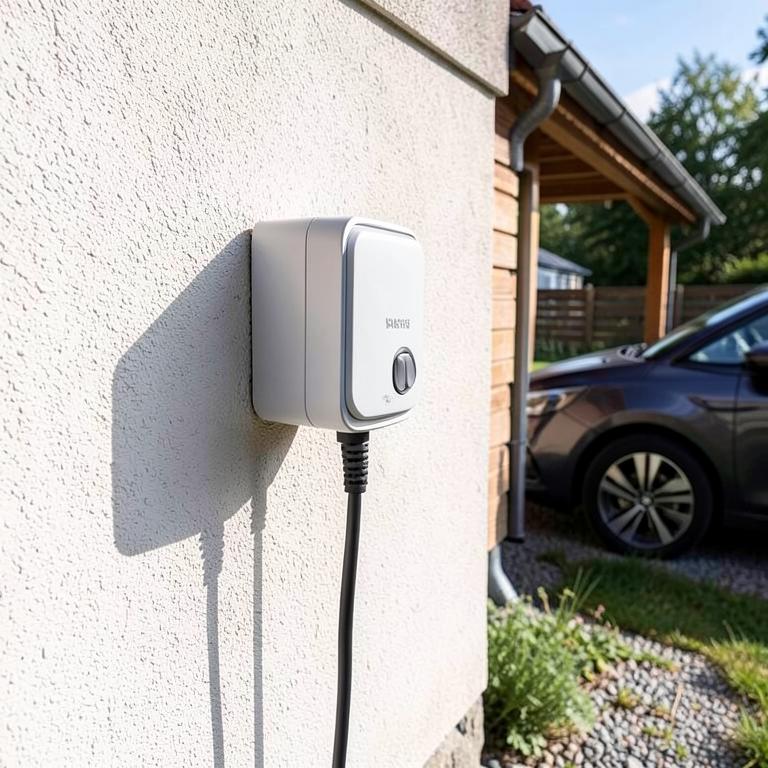

Illustrasjonsbilde: ladeanlegg for elbil

NEK 400 · 722

Ladeanlegg for elbil

Elbillading er en langvarig, høy og jevn belastning. Derfor krever normen fast ladepunkt med egen kurs, eget jordfeilvern og beskyttelse mot likestrømsfeil fra bilens lader.

  • Egen kurs til hvert ladepunkt — ikke vanlig stikkontakt som fast løsning
  • Jordfeilvern type B, eller type A kombinert med DC-deteksjon i laderen
  • Ladeboks/kontakt beregnet for formålet (type 2), riktig IP-grad utendørs
  • Lastbalansering vurderes når flere ladere deler inntaket

I praksis: Skjøteledning til elbil er den klassiske brannfellen. Fast ladepunkt er ikke bare et krav, det er billigere enn brann.

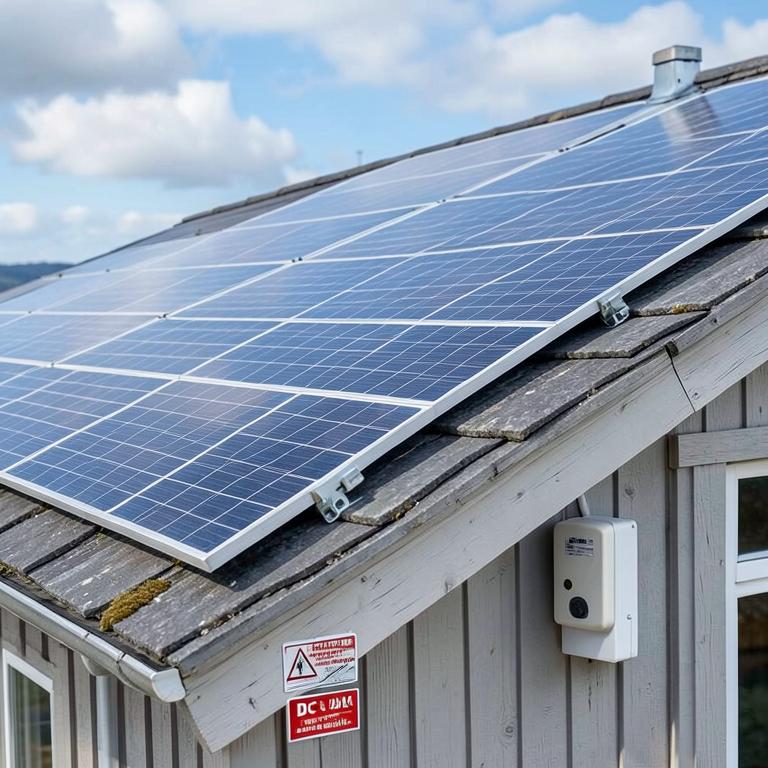

Illustrasjonsbilde: solcelleanlegg

NEK 400 · 712

Solcelleanlegg

Solcellepaneler produserer likespenning så lenge det er lys — de kan ikke gjøres spenningsløse ved å slå av hovedbryteren. Derfor er merking, DC-brytere og informasjon til brannvesenet en del av kravene.

  • DC-siden er spenningsførende i dagslys, uansett bryterstilling
  • Egne DC-brytere og tydelig merking ved inntak og fordeling
  • Vekselretter og utstyr valgt og montert etter produsentens anvisning
  • Dokumentasjon med skjema og plassering av brytere til eier

I praksis: Rød DC-merking på tak og i skap er der for brannvesenets skyld. Aldri fjern den.

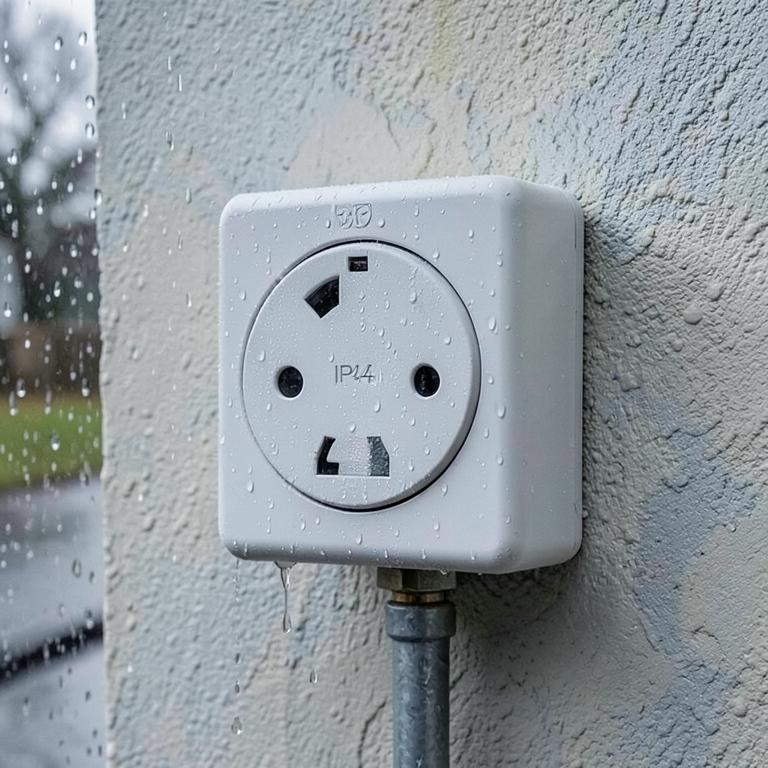

Illustrasjonsbilde: utendørs, landbruk og camping

NEK 400 · 705 / 708 / utendørs

Utendørs, landbruk og camping

Ute, i fjøs og på campingplasser er det mer fukt, støv, dyr og mekanisk slitasje. Normen stiller strengere krav til kapsling, jordfeilvern og korrosjonsbestandig materiell.

  • Minst IP44 på utendørs materiell, mer der det spyles
  • Landbruk: støv- og ammoniakkbestandig utstyr, ekstra brannvern
  • Camping: eget uttak per enhet med jordfeilvern
  • Nedgravd kabel legges i riktig dybde med varselbånd

I praksis: Utstyr som ser «robust» ut er ikke nødvendigvis godkjent for stedet. Sjekk IP-merkingen på produktet.

Kontroll og dokumentasjon (del 6) (3)

Sluttkontroll, målinger, samsvarserklæring og dokumentasjon til eier.

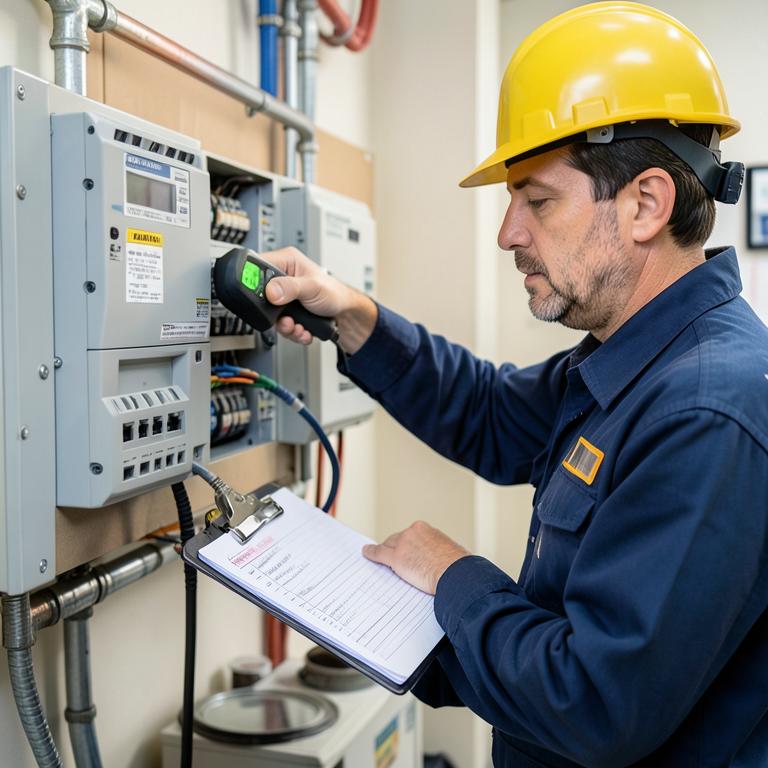

Illustrasjonsbilde: sluttkontroll før overlevering

NEK 400 · 61

Sluttkontroll før overlevering

Ingen installasjon er ferdig før den er kontrollert. Sluttkontrollen består av visuell kontroll og målinger, og resultatene skrives i en rapport.

  • Visuell kontroll: merking, deksler, riktig materiell, mekanisk feste
  • Måling: kontinuitet i beskyttelsesleder, isolasjonsresistans, kortslutningsstrøm
  • Test av jordfeilvern: utløsestrøm og utløsetid
  • Funksjonsprøve av vern, brytere og styring

I praksis: Skriv målingene ned mens du måler. Rapporten skal vise tall, ikke «OK».

Illustrasjonsbilde: måleverdier du skal kjenne

NEK 400 · 61 / måling

Måleverdier du skal kjenne

Målingene i sluttkontrollen beviser at beskyttelsen faktisk virker. Du må kunne bruke installasjonstesteren og vite hva tallene betyr.

  • Isolasjonsresistans måles med 500 V DC og skal være godt over 1 MΩ
  • Kontinuitet i beskyttelsesleder: lav resistans, alle punkter tilkoblet
  • Kortslutningsstrøm må være høy nok til at vernet løser ut i tide
  • Jordfeilvern 30 mA skal løse ut innen kravtiden ved prøvestrøm

I praksis: Mål aldri isolasjonsresistans med elektronikk tilkoblet — 500 V ødelegger den.

Illustrasjonsbilde: dokumentasjon og samsvarserklæring

NEK 400 · Del 1 / FEL

Dokumentasjon og samsvarserklæring

Eier skal få en dokumentasjonspakke: samsvarserklæring, kursfortegnelse, målerapport, skjema over anlegget og bruksanvisninger. Dette er lovpålagt og etterspørres ved salg av bolig.

  • Samsvarserklæring signert av virksomheten som utførte jobben
  • Rapport fra sluttkontroll med målte verdier
  • Kursfortegnelse og enkel skjematisk oversikt
  • Underlag for risikovurdering og valg av løsninger

I praksis: Uten dokumentasjon regnes jobben som uferdig — også om alt er riktig montert.
