NEK 144-symboler forklart

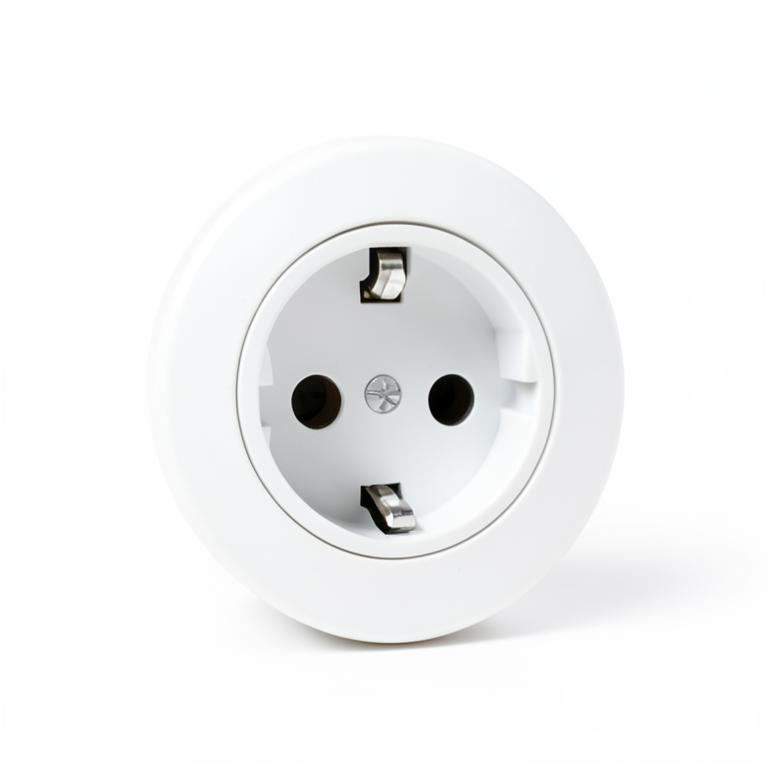

Enkel jordet stikkontakt, 16 A 230 V.

Bruk: Vanligste uttaket i bolig. Antall streker over halvsirkelen viser antall uttak.

Dobbel jordet stikkontakt i samme ramme.

Bruk: To streker = to uttak. Tegnes ett symbol selv om det er to uttak.

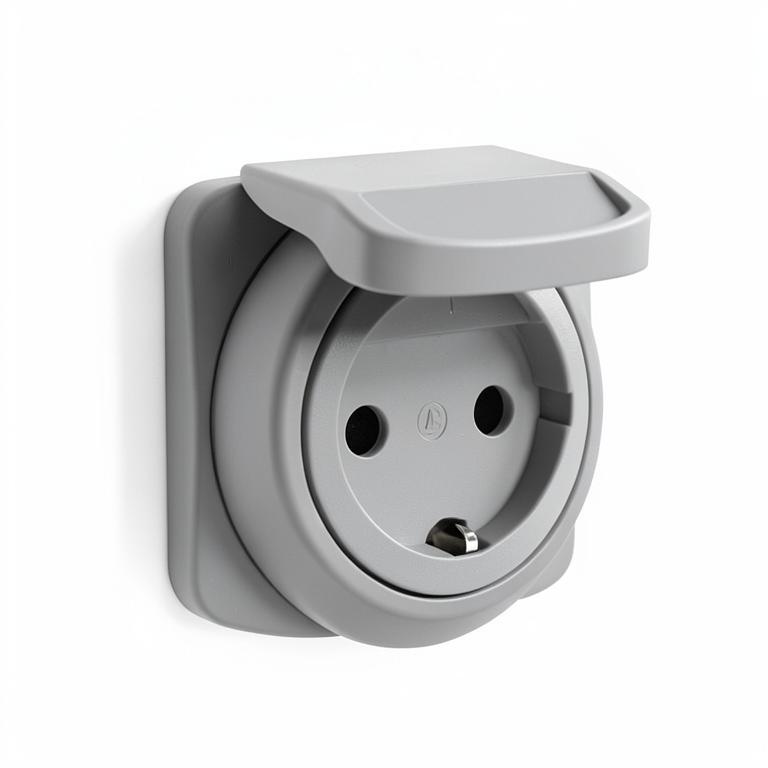

Stikkontakt i våtrom eller utendørs (fylt symbol = tett utførelse).

Bruk: Bad, vaskerom og utvendig fasade. Krever minst IP44 og jordfeilvern.

Stikkontakt montert i tak.

Bruk: Brukes til f.eks. projektor, motorisert skjerm eller takvifte.

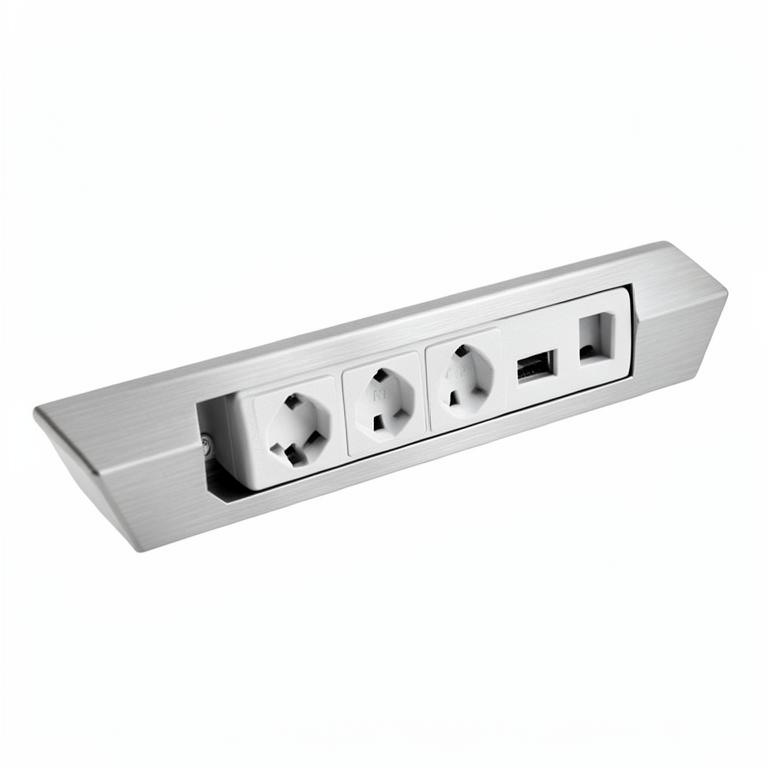

Stikkontakt i gulvboks.

Bruk: Kontorlandskap og møterom der uttaket ligger i gulvet.

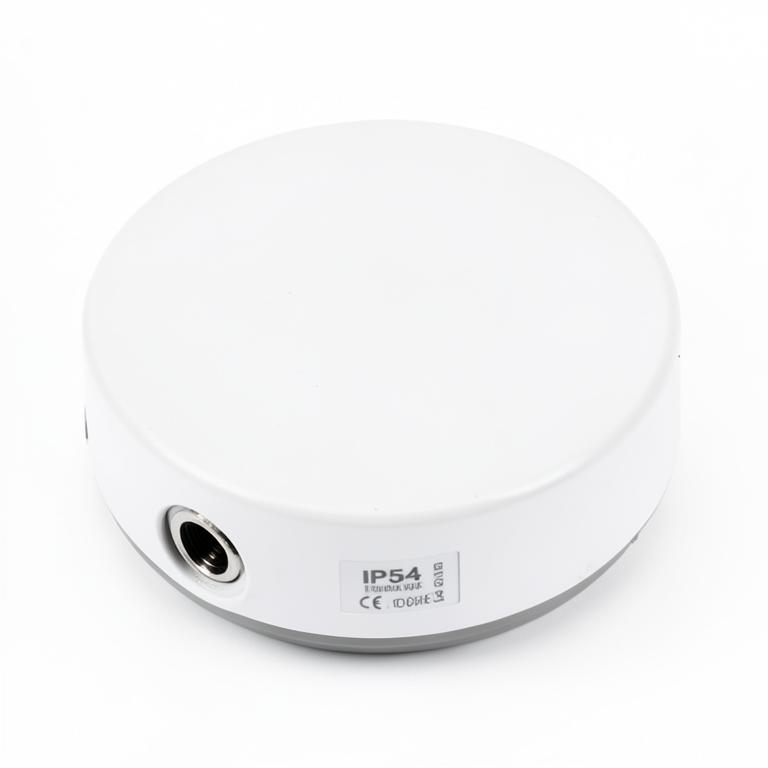

Fast tilkobling — utstyret kobles direkte uten støpsel.

Bruk: Varmtvannsbereder, kjøkkenvifte, fastmontert belysning.

Komfyrtilkobling / kraftuttak til koketopp og stekeovn.

Bruk: Egen kurs med komfyrvakt. Ofte 16 A eller 3-fas tilkobling.

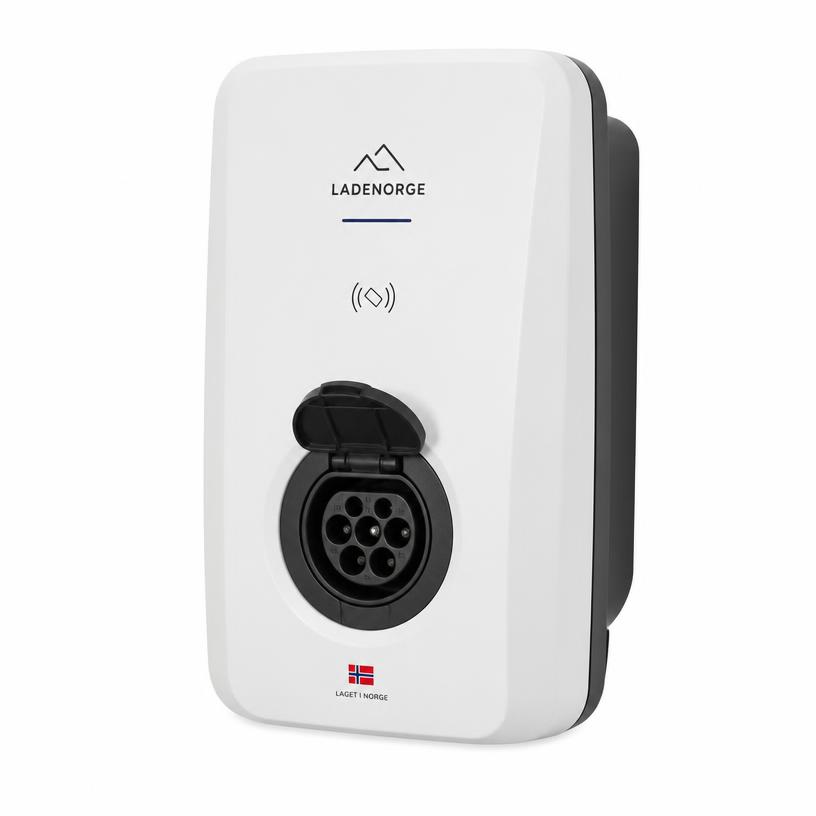

Ladepunkt for elbil (ladestasjon).

Bruk: Egen kurs fra fordeling med eget jordfeilvern type B eller A-EV.

Koblingsboks der flere ledninger skjøtes.

Bruk: Skal alltid være tilgjengelig for ettersyn — ikke bygges inne i vegg.

Trippel stikkontakt i felles ramme.

Bruk: Tre streker over halvsirkelen = tre uttak. Vanlig ved kjøkkenbenk og TV-vegg.

Stikkontakt med innebygd bryter.

Bruk: Uttak som kan slås av lokalt, f.eks. til varmeovn eller utelys.

CEE-uttak (IEC 60309) for industri, 16–63 A.

Bruk: Verksted, byggeplass og 3-fase utstyr. Fargen viser spenning.

Stikkontakt med integrert USB-lader.

Bruk: Soverom, kjøkken og kontor. Merk maks ladestrøm per port.

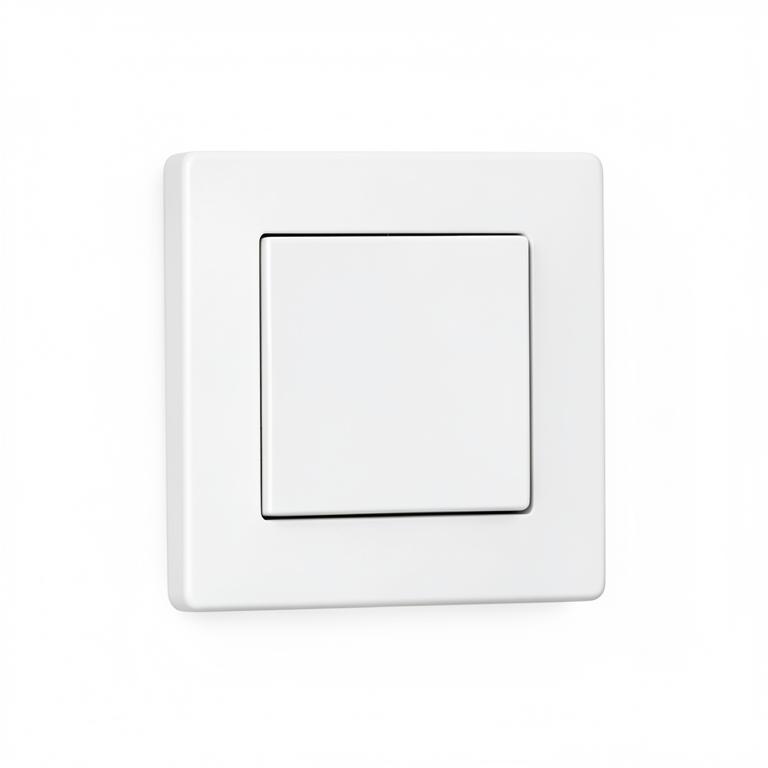

Enpolig bryter som slår lyspunktet av og på.

Bruk: Standard lysbryter. Ett strek-symbol = én funksjon.

Dobbel bryter — to uavhengige funksjoner i samme ramme.

Bruk: Styrer f.eks. taklys og vegglys hver for seg.

Toveisbryter (vekselbryter) med to utganger.

Bruk: To brytere som styrer samme lys, f.eks. i hver ende av en trapp.

Kryssbryter som kobler om begge korresponderende ledere.

Bruk: Settes mellom to vekselbrytere når lyset skal styres fra tre eller flere steder.

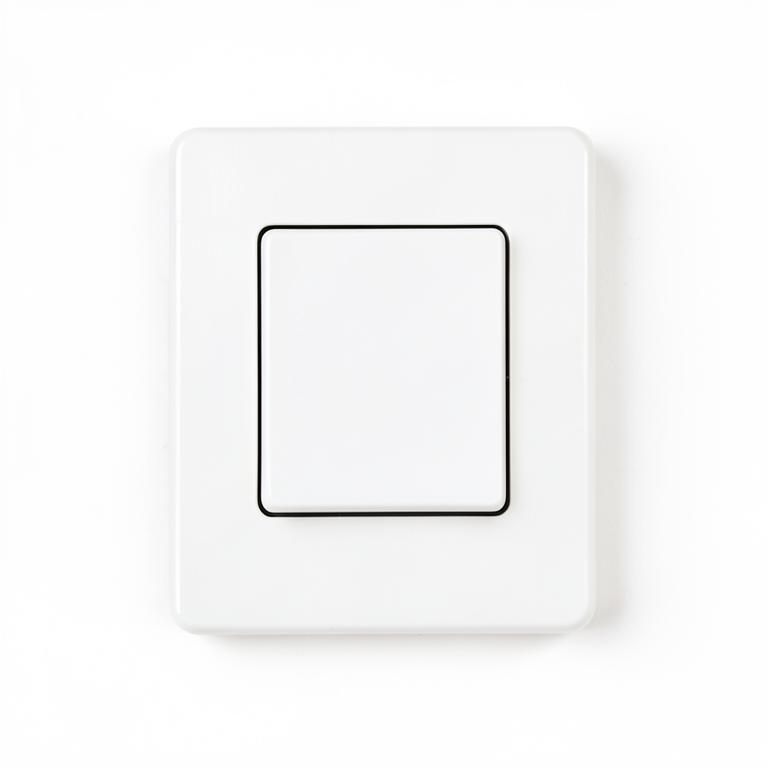

Trykknapp med fjærretur — gir puls, ikke fast stilling.

Bruk: Impulsrelé (trappeautomat), ringeklokke og styringskretser.

Snortrekkbryter betjent med snor.

Bruk: Bad og garderobe der bryteren må plasseres utenfor rekkevidde av vann.

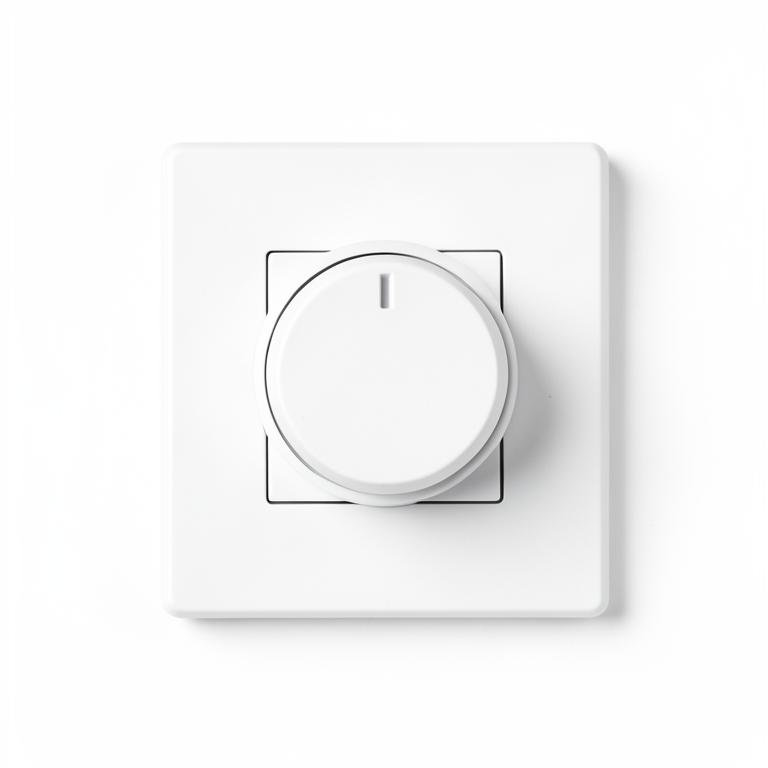

Dimmer for trinnløs regulering av lysstyrke.

Bruk: Må være tilpasset lastens type (LED, halogen) og maks effekt.

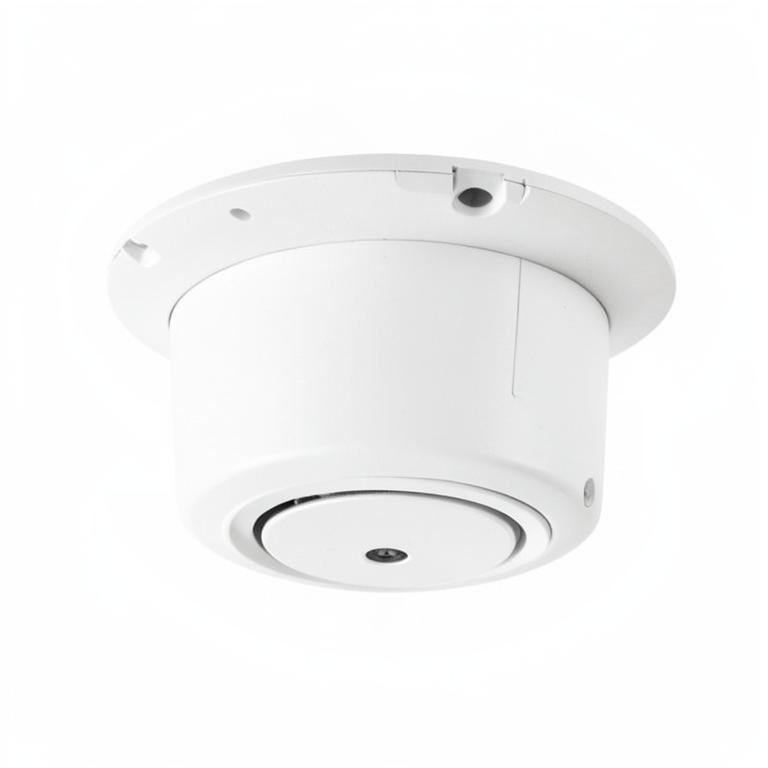

Bevegelsessensor (PIR) som slår på lys ved bevegelse.

Bruk: Trapperom, boder, utebelysning. Har ofte tid- og lysinnstilling.

Skumringsrelé / fotocelle som måler dagslys.

Bruk: Slår utebelysning på i mørket og av når det blir lyst.

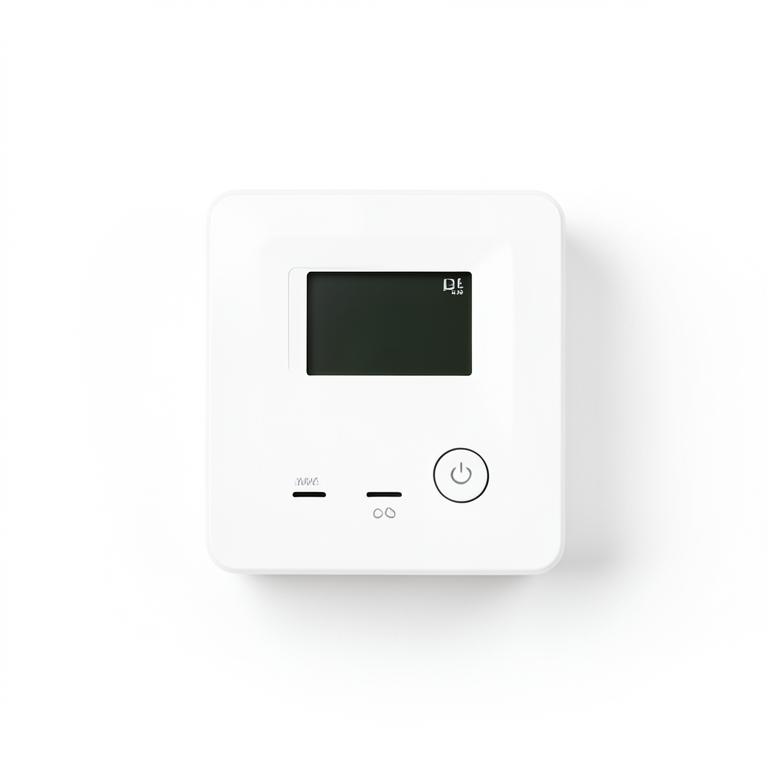

Termostat som regulerer temperatur.

Bruk: Styrer varmekabel eller panelovn. Kan ha gulv- og romføler.

Trepolig bryter som bryter alle tre faser samtidig.

Bruk: 3-fase motorer og kraftkurser.

Nøkkelbryter — betjenes bare med nøkkel.

Bruk: Porter, heiser og utstyr som ikke skal betjenes av uvedkommende.

Koblingsur / tidsur som styrer etter klokkeslett.

Bruk: Utebelysning, varmekabel og reklameskilt.

Impulsrelé (trappeautomat) styrt av trykknapper.

Bruk: Flere trykknapper styrer samme lys i trapperom og korridorer.

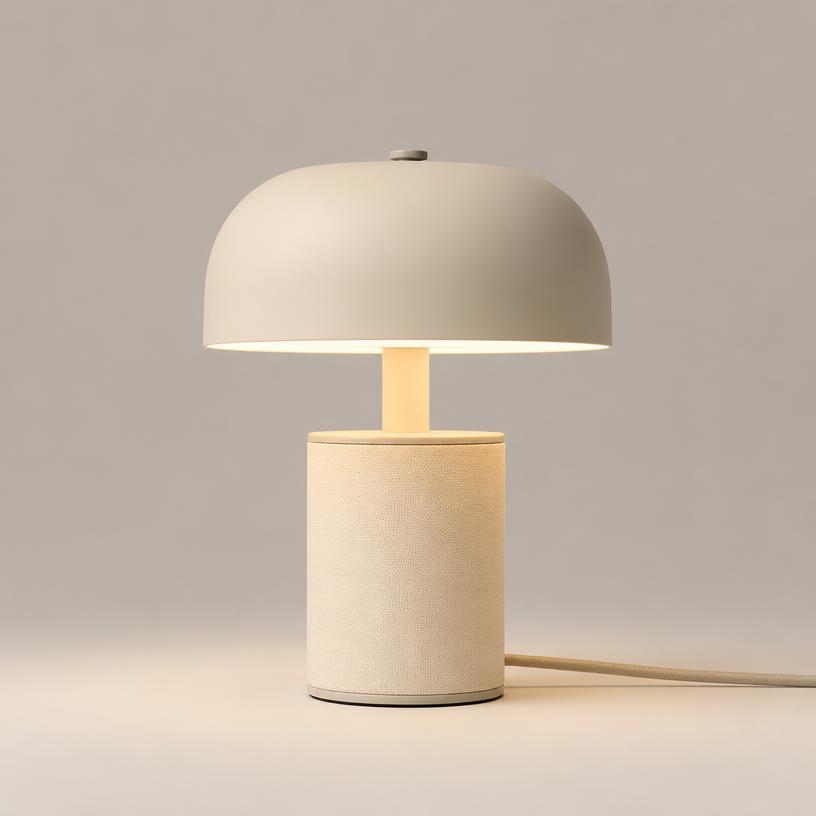

Vanlig lampe / lyskilde — sirkel med kryss.

Bruk: Brukes for lampe, taklampe eller bordlampe der selve armatursymbolet ikke er spesifisert.

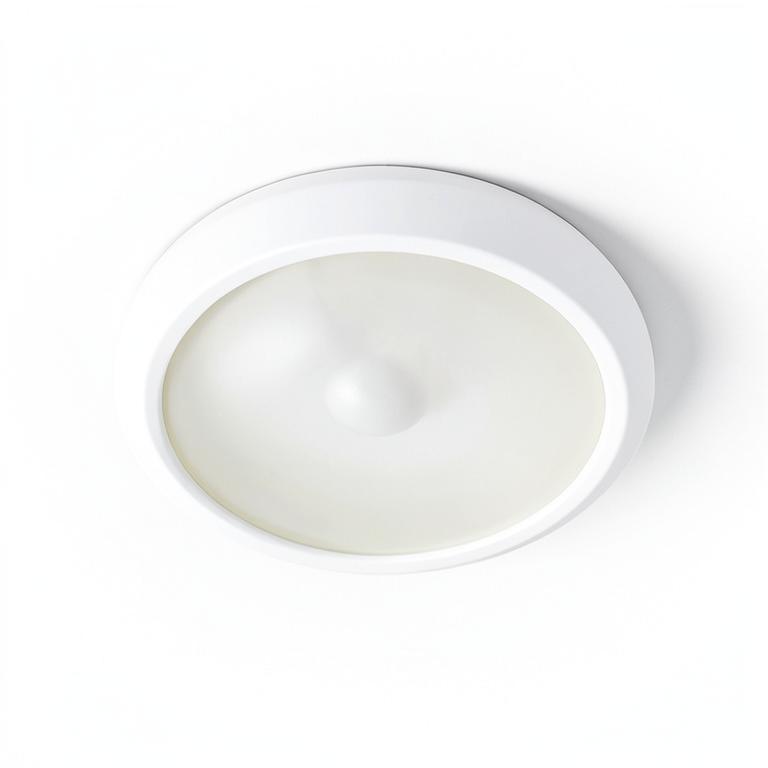

Lyspunkt i tak — generelt armatursymbol.

Bruk: Brukes når armaturtypen ikke er bestemt. Krysset viser lysutstyr.

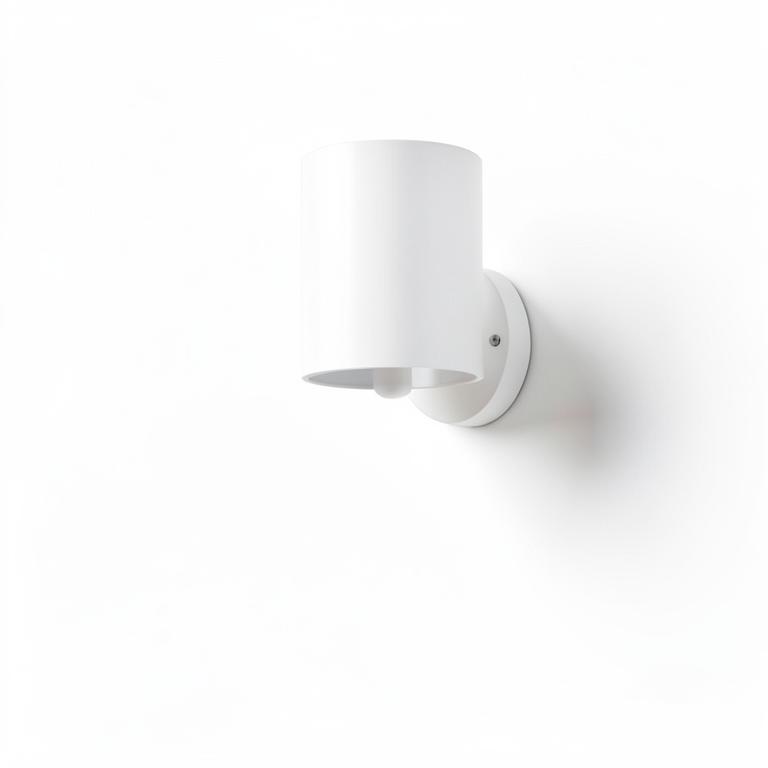

Vegglampe / armatur montert på vegg.

Bruk: Streken viser veggen armaturet står på.

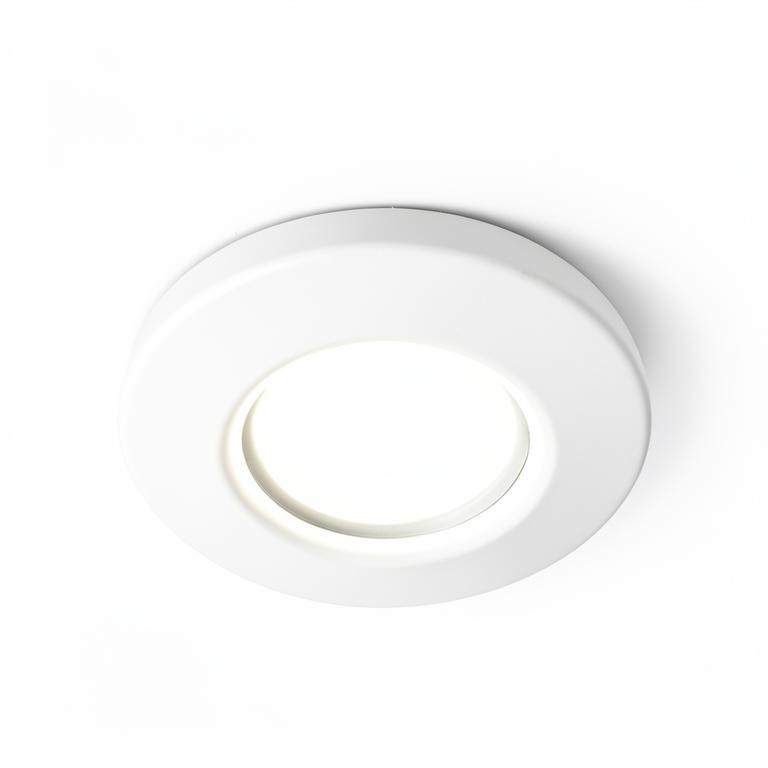

Innfelt downlight.

Bruk: Tegnes i rutenett i himling. Merk avstand til isolasjon (SA/IC).

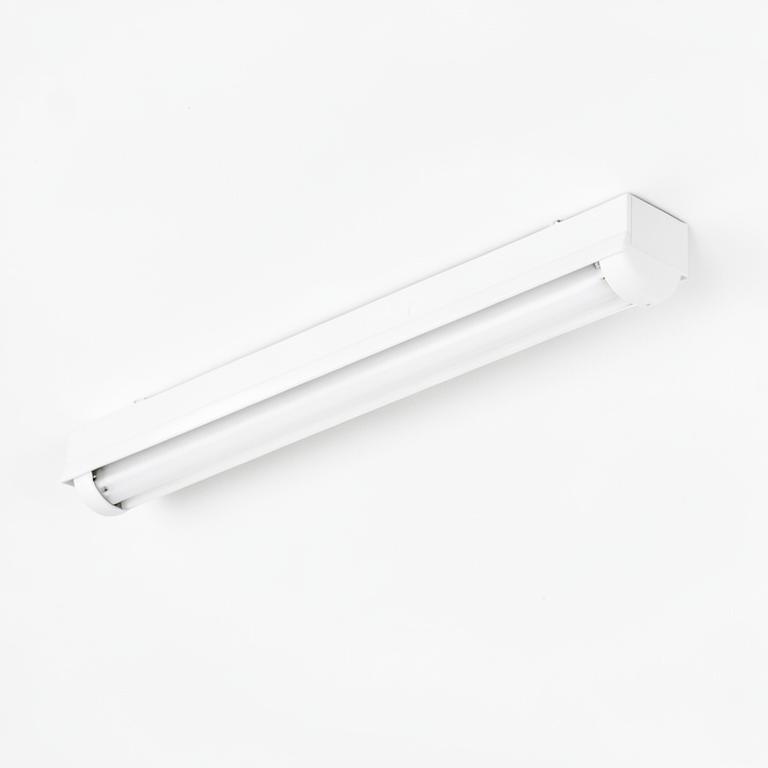

Lysrør- eller LED-listarmatur.

Bruk: Verksted, garasje og næringsbygg. Lengden tegnes i riktig målestokk.

Nødlys / ledelys med batteribackup.

Bruk: Rømningsveier. Skal lyse minst 60 minutter ved strømbrudd.

Vanntett armatur, minst IP44.

Bruk: Bad, kjeller, utvendig og fuktige rom.

Lyskaster / flomlysarmatur med retningsbestemt lys.

Bruk: Fasade, innkjørsel og arbeidsområder. Ofte med sensor.

Markeringslys innfelt i vegg.

Bruk: Trapper og korridorer for orientering i mørket.

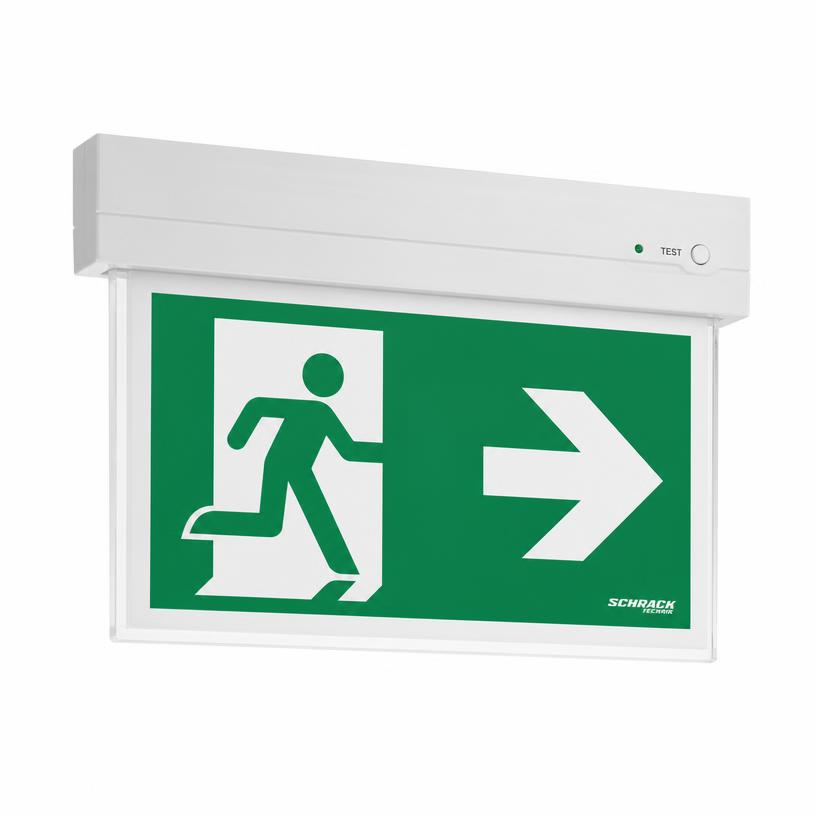

Rømningsskilt (ledelys) med pil mot utgang.

Bruk: Over dører i rømningsvei. Batteribackup i minst 60 minutter.

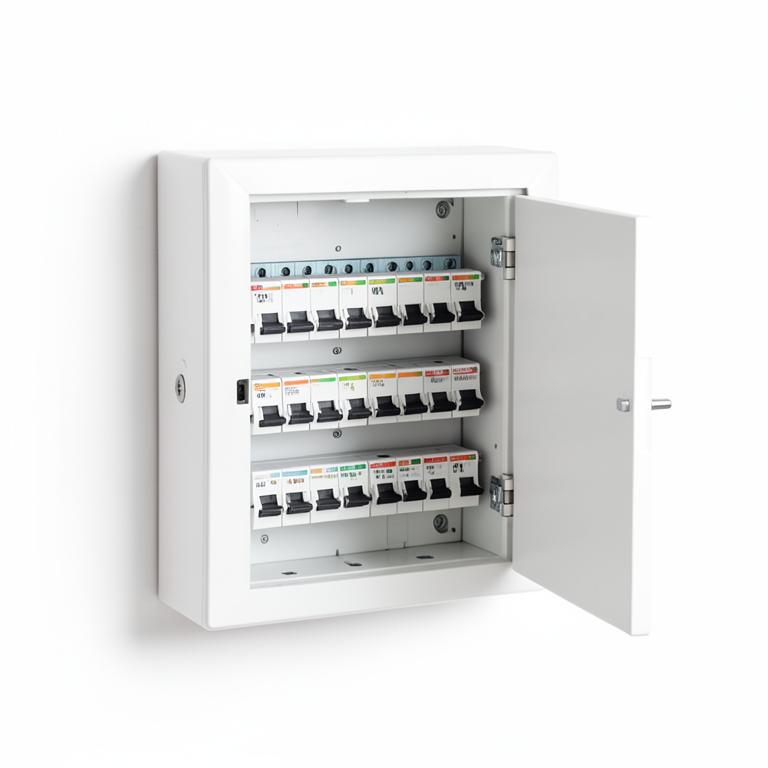

Sikringsskap / underfordeling i bolig.

Bruk: Plasseres tilgjengelig. Alle kurser merkes i kursfortegnelse.

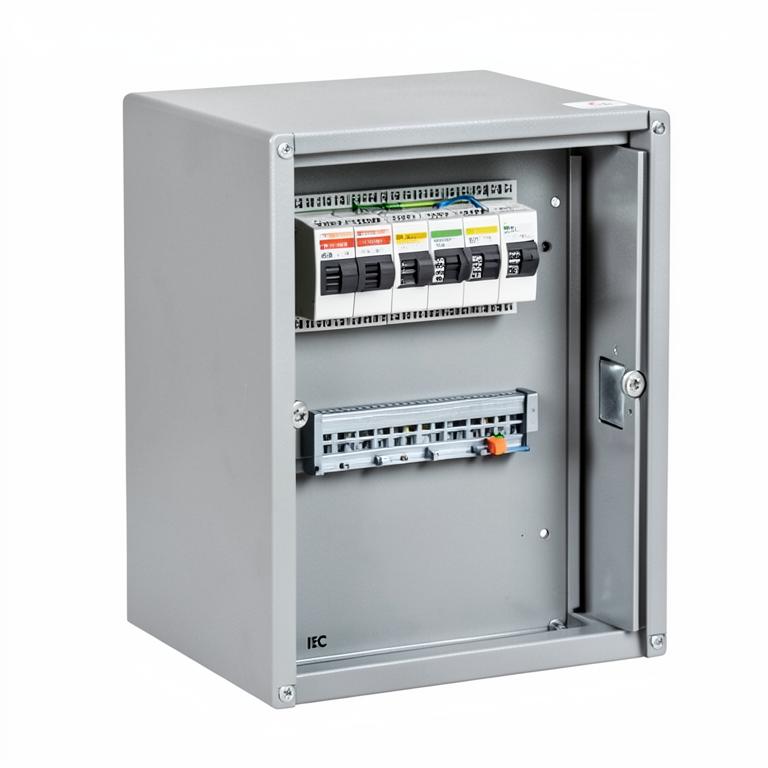

Fordelingstavle (hovedtavle).

Bruk: Symbolet skraveres. Brukes i næringsbygg og hovedfordelinger.

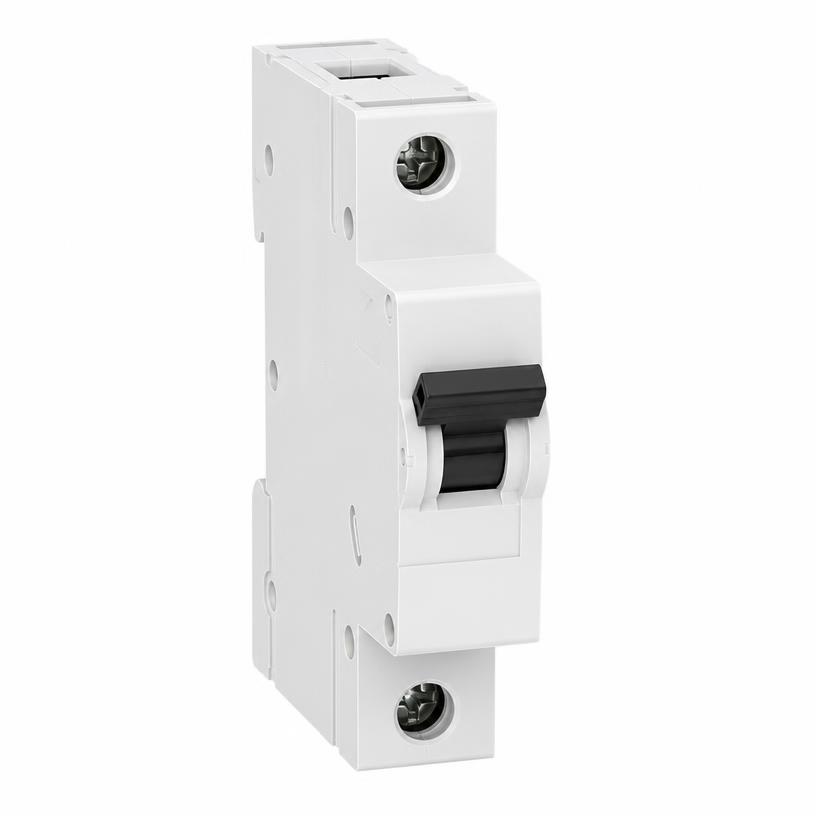

Overstrømsvern — automatsikring for én kurs.

Bruk: Merkes med merkestrøm og karakteristikk, f.eks. B16.

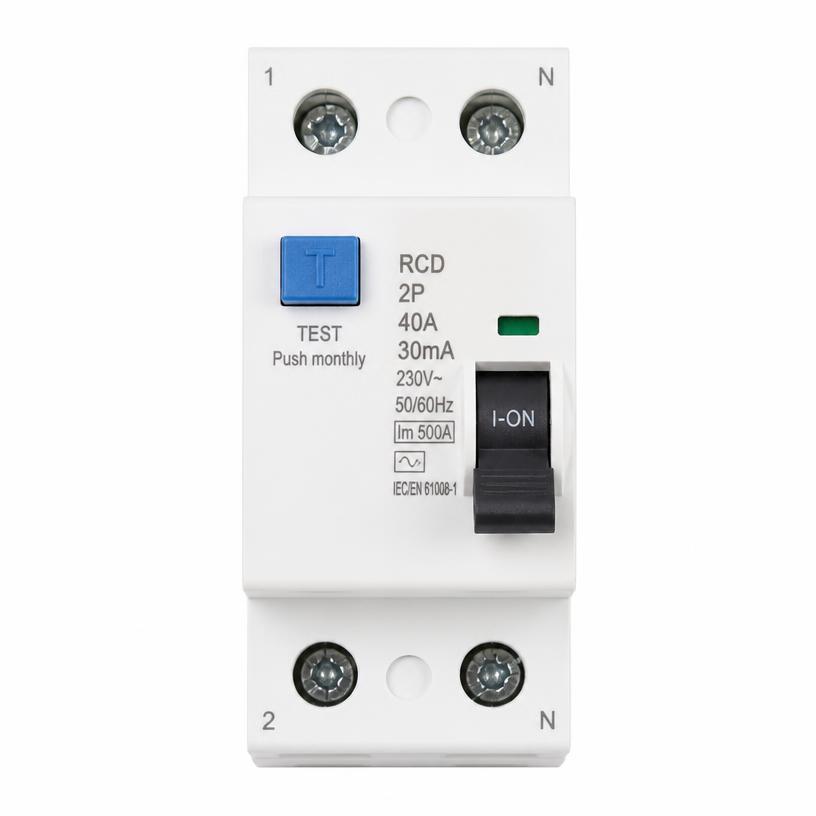

Jordfeilbryter (RCD) som bryter ved feilstrøm.

Bruk: 30 mA på kurser til stikkontakter, bad og utendørs.

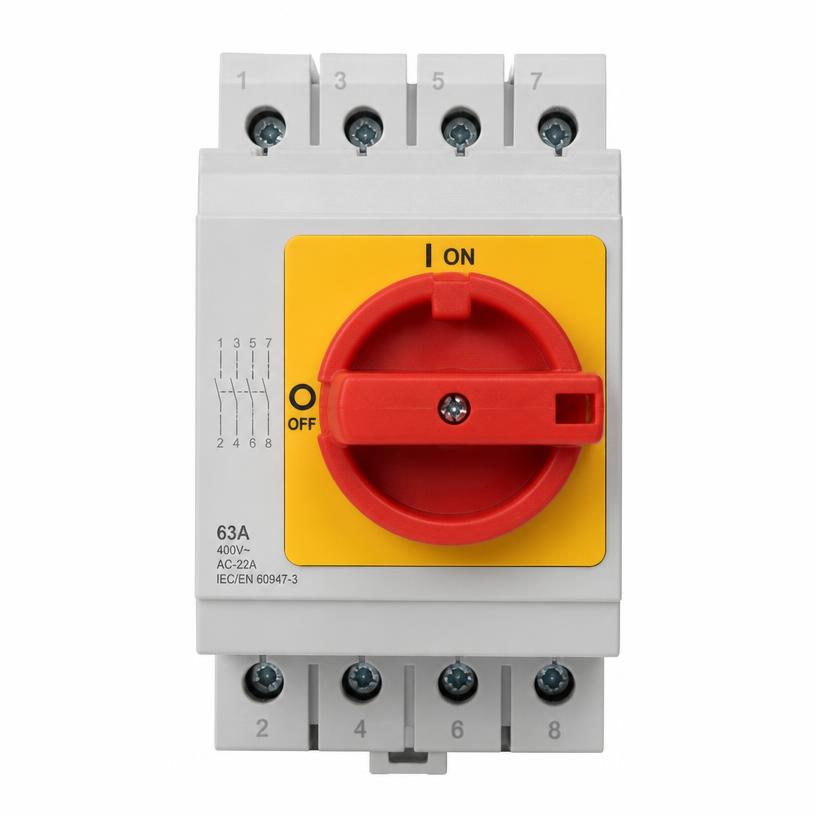

Hovedbryter / lastskillebryter for hele anlegget.

Bruk: Gjør anlegget spenningsløst ved arbeid og service.

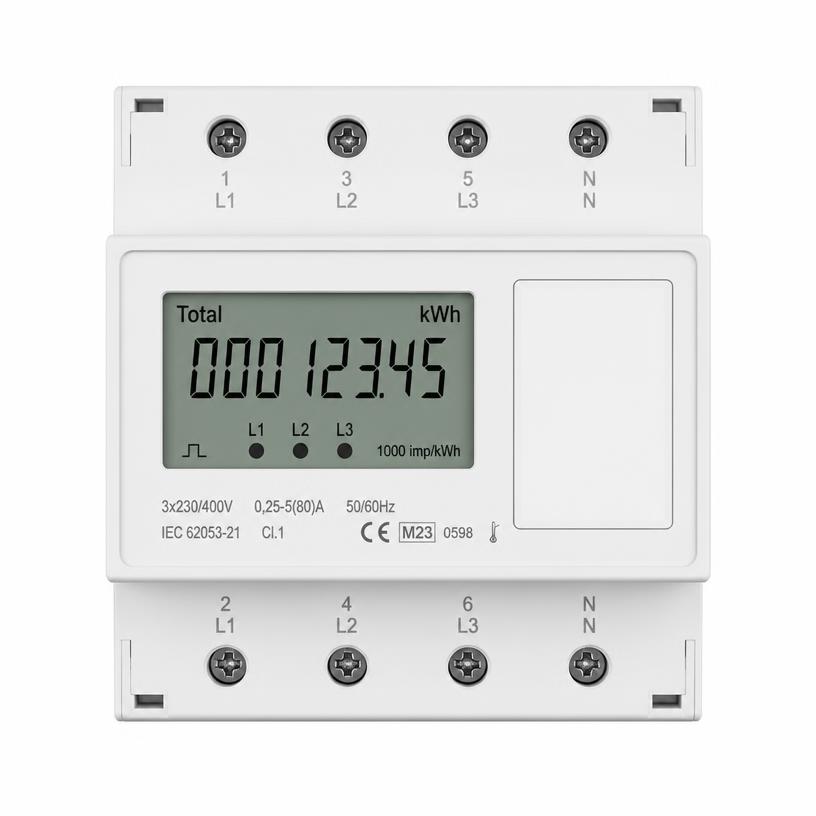

Energimåler (kWh-måler / AMS).

Bruk: Måler forbruk. Plasseres i inntaket før hovedsikringene.

Kontaktor eller relé som kobler last via styresignal.

Bruk: Styring av varme, motorer og store lysgrupper.

Jordfeilautomat (RCBO) — overstrømsvern og jordfeilvern i én modul.

Bruk: Én modul per kurs gir selektivitet: en feil slår ikke ut hele skapet.

Overspenningsvern (SPD) mot lyn- og nettoverspenning.

Bruk: Monteres i hovedfordeling, type 2 er vanlig i bolig.

Smeltesikring (skrusikring / knivsikring).

Bruk: Eldre anlegg og store inntak. Byttes etter utløsning.

Transformator som endrer spenningsnivå.

Bruk: Ringeklokke, lavvoltsbelysning og skilletrafo.

Inntak / tilførsel til anlegget.

Bruk: Viser hvor forsyningen kommer inn i bygget.

Underfordeling som mates fra hovedtavlen.

Bruk: Egen fordeling per etasje, garasje eller anneks.

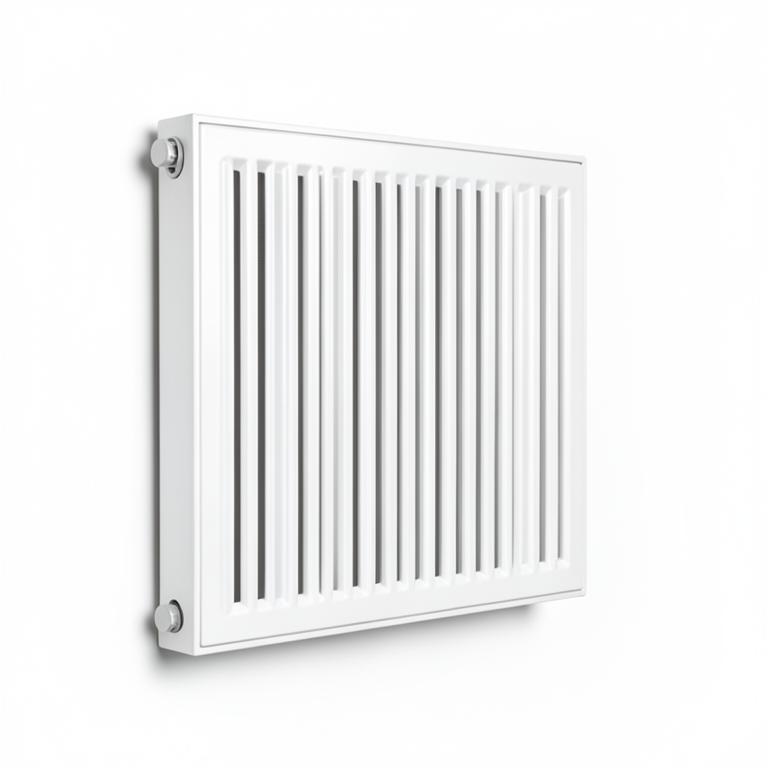

Panelovn / elektrisk varmeovn.

Bruk: Effekt i watt skrives ved symbolet, f.eks. 1000 W.

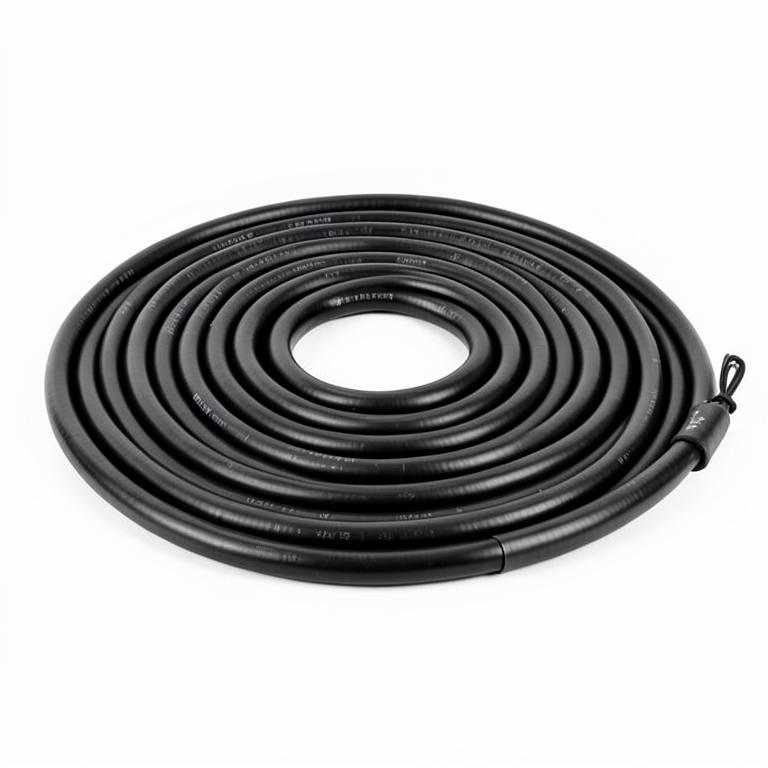

Varmekabel eller varmefolie i gulv.

Bruk: Tegnes over rommets areal. Oppgi effekt per m² og kald ende.

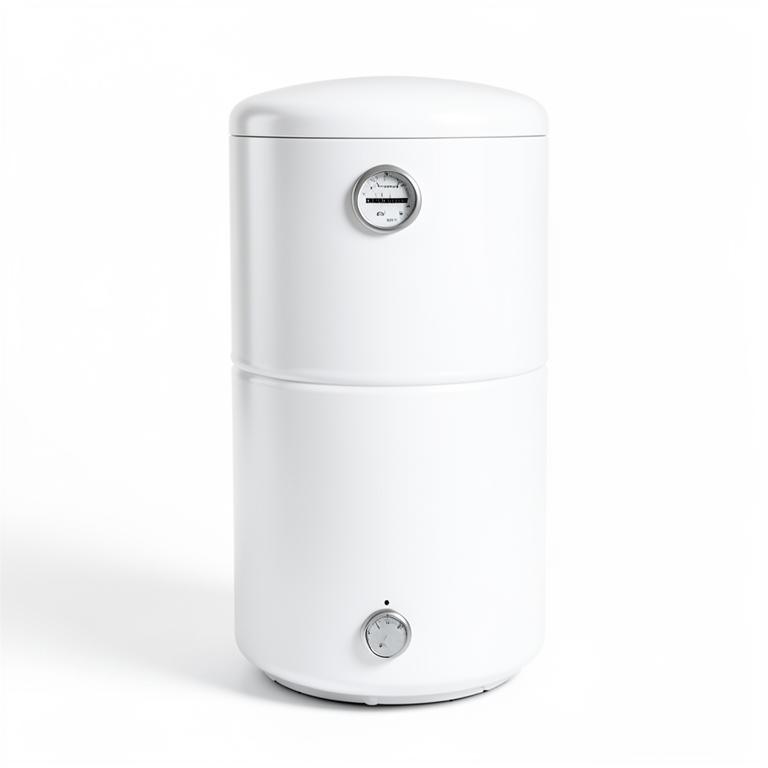

Varmtvannsbereder med fast tilkobling.

Bruk: Egen kurs. Ofte 2 kW eller 3 kW.

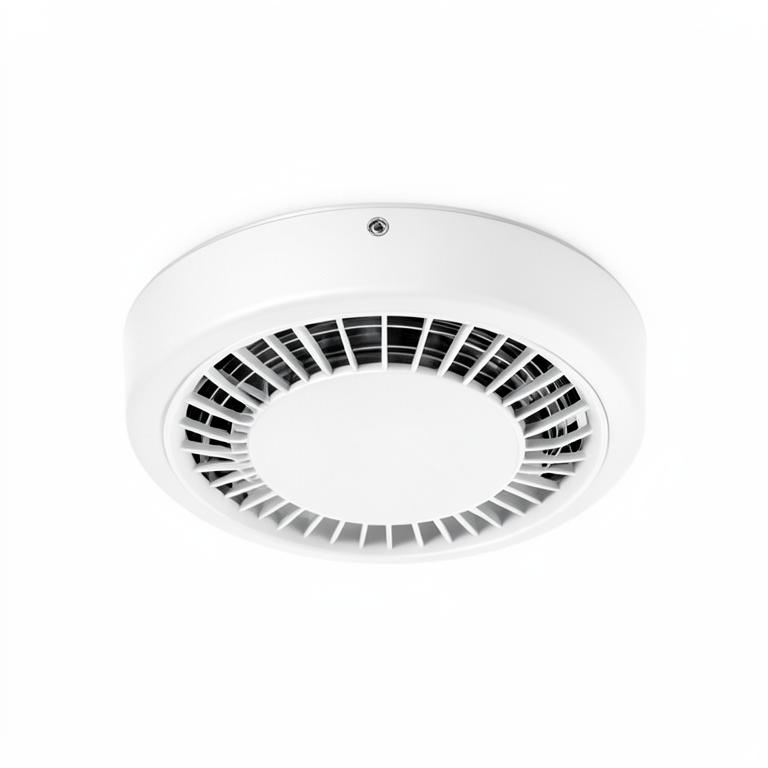

Vifte / ventilasjonsaggregat.

Bruk: Bad- og kjøkkenvifte, balansert ventilasjon.

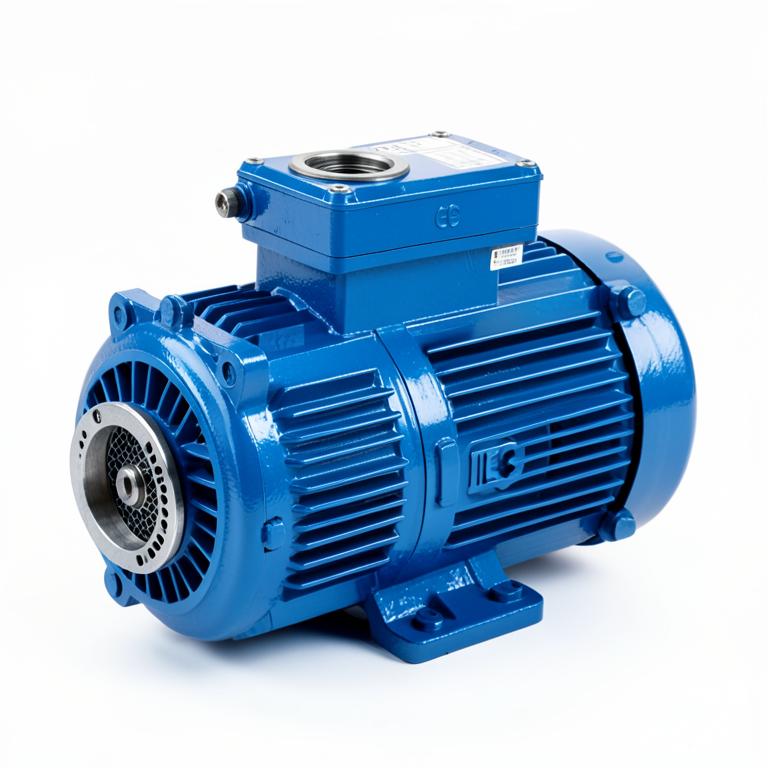

Motor (M) — roterende elektrisk maskin.

Bruk: Pumper, porter og maskiner. Merkes med effekt og spenning.

Varmepumpe (luft-luft eller væske-vann).

Bruk: Egen kurs. Ute- og innedel tegnes hver for seg.

Motorvernbryter med termisk og magnetisk utløser.

Bruk: Beskytter motoren mot overbelastning og fasebrudd.

Frekvensomformer for turtallsregulering.

Bruk: Pumper og vifter. Krever skjermet motorkabel og god jording.

Håndkletørker eller listovn.

Bruk: Bad og gang. Fast tilkobling med jordfeilvern.

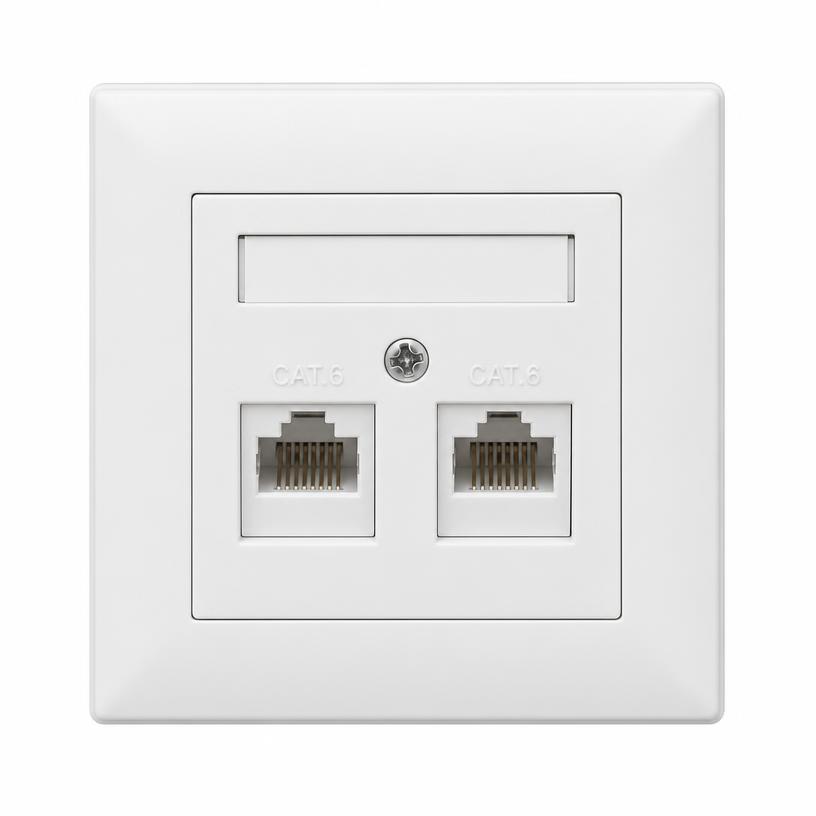

Datauttak (RJ45) for nettverk.

Bruk: Strukturert kabling, minimum Cat6 til hjemmesentral.

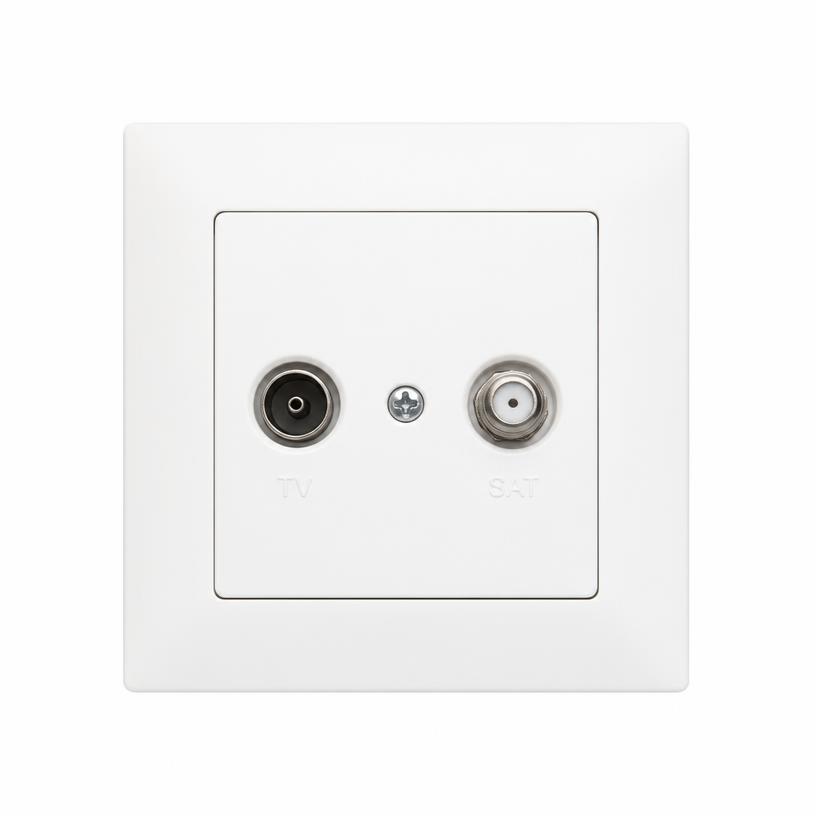

Antenneuttak.

Bruk: Kobles i stjerne fra fordeler i kommunikasjonsskapet.

TV- og radiouttak.

Bruk: Stue og soverom. Ofte kombinert med datauttak.

Telefonuttak.

Bruk: Eldre anlegg. Erstattes normalt av datauttak i nye boliger.

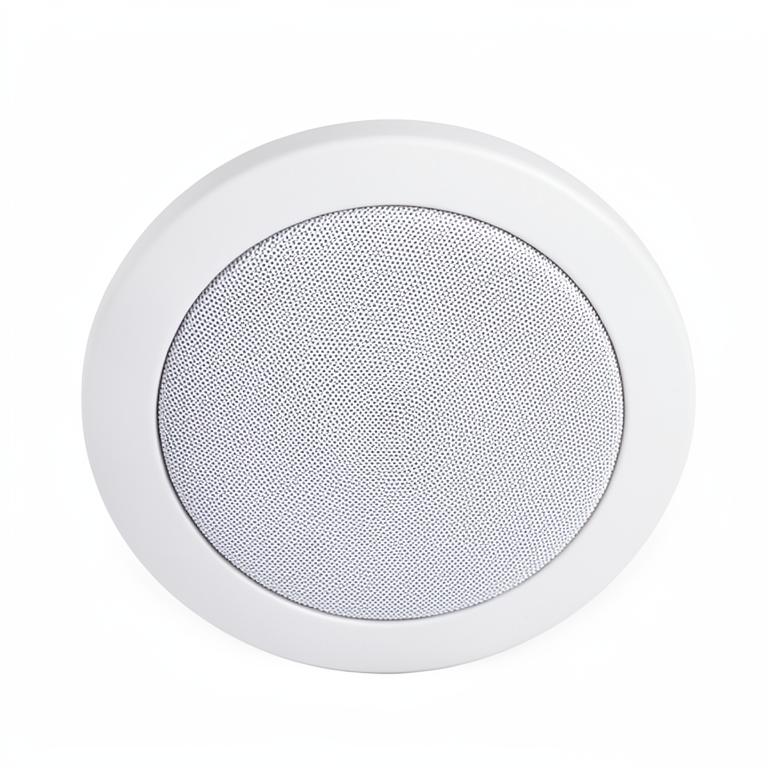

Høyttaler / høyttaleruttak.

Bruk: Lydanlegg og talevarsling.

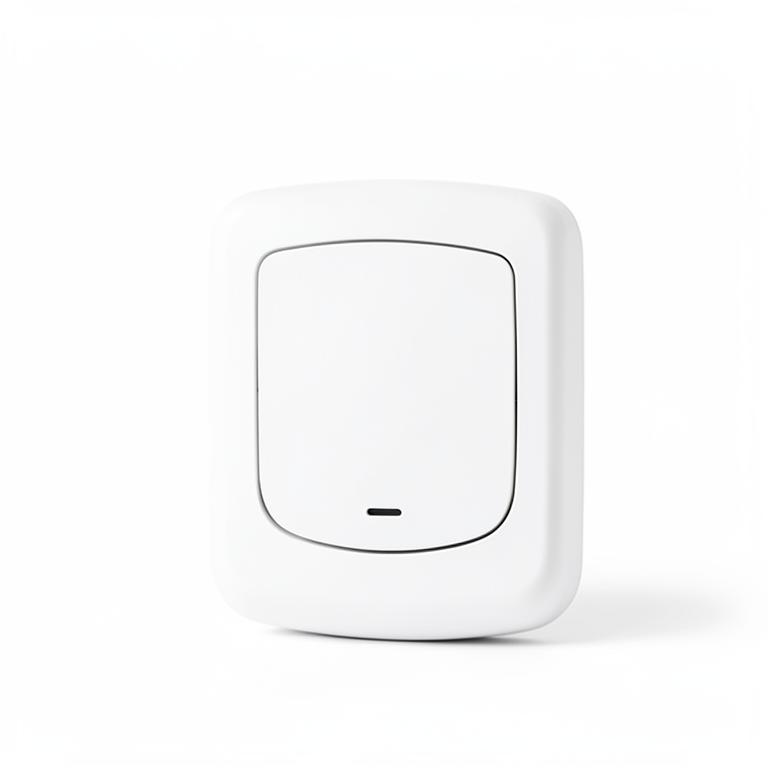

Ringeklokke / summer.

Bruk: Kobles til trykknapp ved inngangsdør, ofte via transformator.

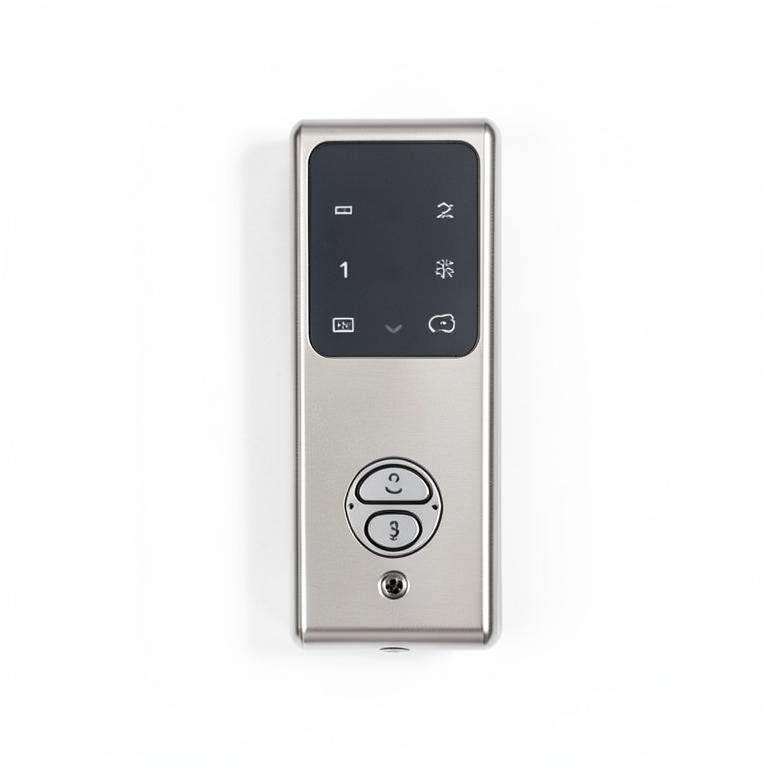

Dørtelefon / porttelefon med svarapparat.

Bruk: Leilighetsbygg, med dørlåsstyring.

Fiberuttak for bredbånd.

Bruk: Termineres i hjemmesentralen. Fiber tåler ikke skarpe bøyer.

Trådløst aksesspunkt (WiFi).

Bruk: Takmontert, matet med PoE via nettverkskabel.

Overvåkingskamera.

Bruk: Krever vurdering etter personvernregler og tydelig skilting.

Hjemmesentral / kommunikasjonsskap.

Bruk: Samlingspunkt for fiber, router og alle datauttak i stjernenett.

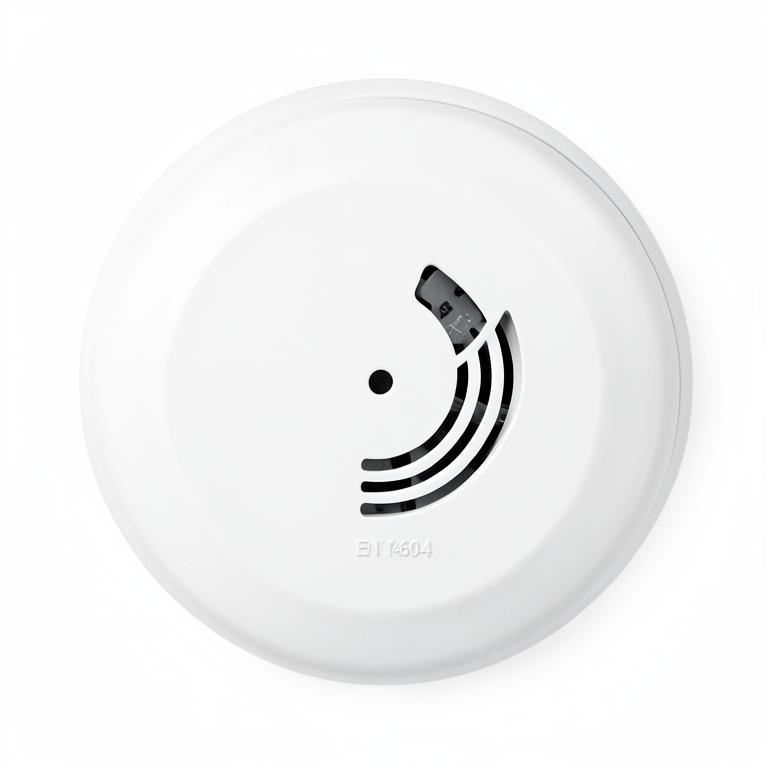

Røykvarsler / optisk røykdetektor.

Bruk: Minst én per etasje, seriekoblet på 230 V med batteribackup.

Varmedetektor som reagerer på temperaturstigning.

Bruk: Kjøkken, garasje og andre rom med damp eller støv.

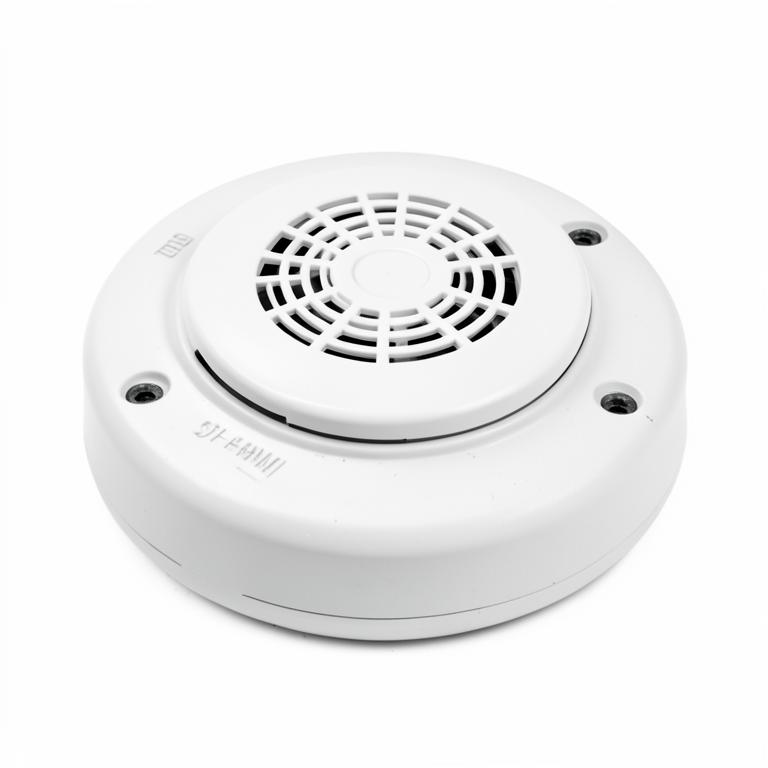

Manuell brannmelder (brannalarmknapp).

Bruk: Ved rømningsveier og utganger i brannalarmanlegg.

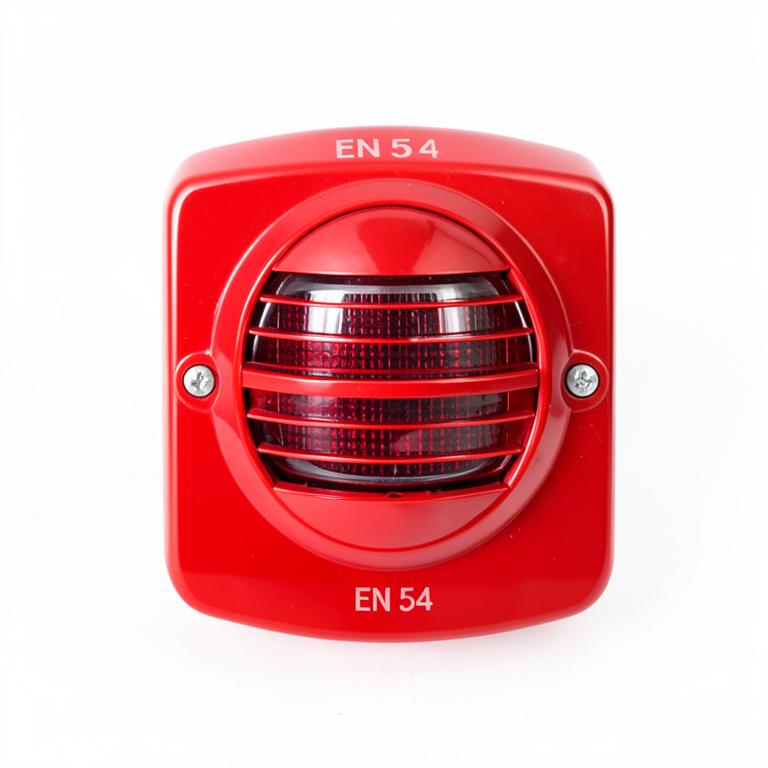

Brannklokke, sirene eller varslingsklokke.

Bruk: Skal høres i hele bygget ved alarm.

Brannalarmsentral som overvåker detektorer og meldere.

Bruk: Plasseres ved hovedinngang. Merkes med orienteringsplan.

Optisk varsling (blitslys) ved alarm.

Bruk: Støyende rom og der hørselshemmede oppholder seg.

CO-detektor for karbonmonoksid.

Bruk: Rom med peis, gass eller forbrenningsovn.

Sprinklerhode i slokkeanlegg.

Bruk: Vises på tegning for å unngå kollisjon med armaturer og kabler.

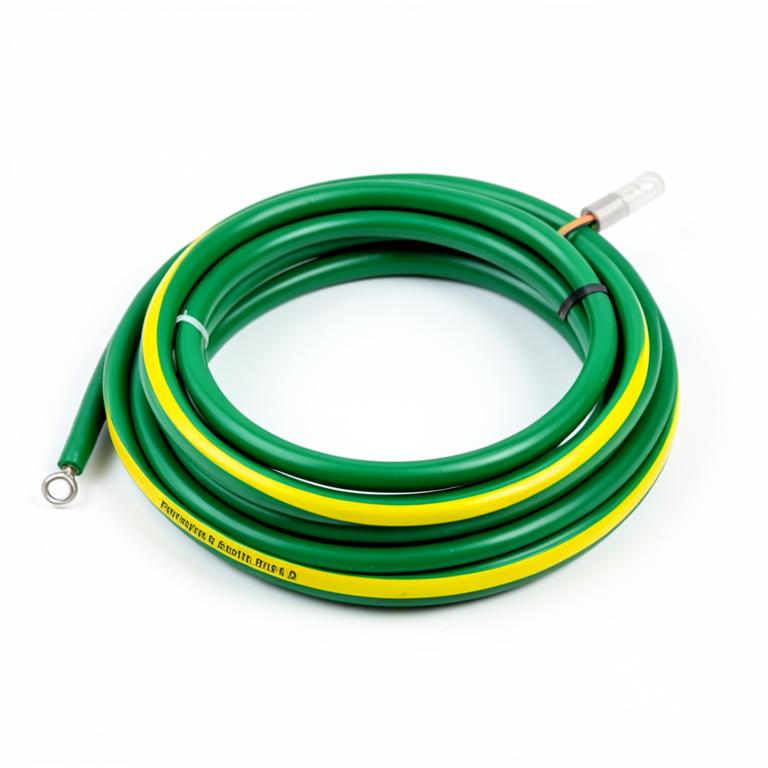

Jording — tilkobling til jordleder.

Bruk: Generelt jordsymbol i skjema og installasjonstegning.

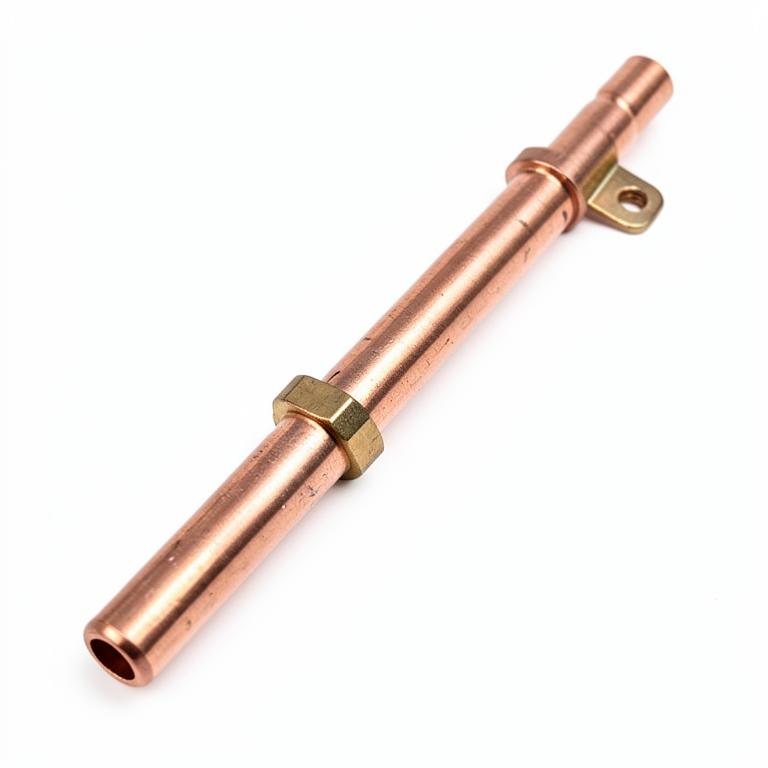

Jordelektrode i grunnen (jordspyd eller ringjord).

Bruk: Gir anlegget forbindelse til jord. Måles med jordovergangsmotstand.

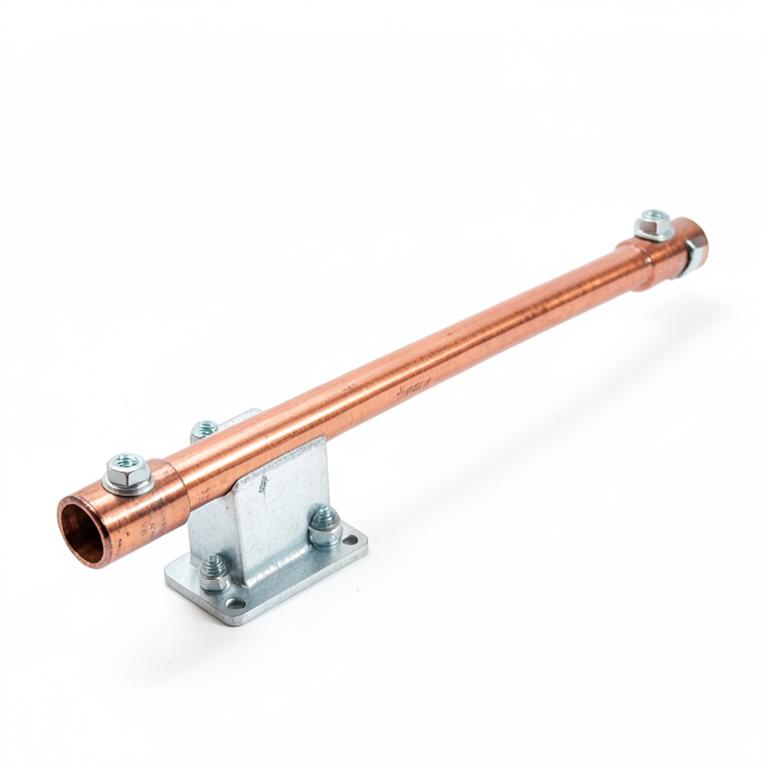

Utjevningsforbindelse / hovedjordskinne.

Bruk: Binder sammen vannrør, ventilasjon og armering på bad.

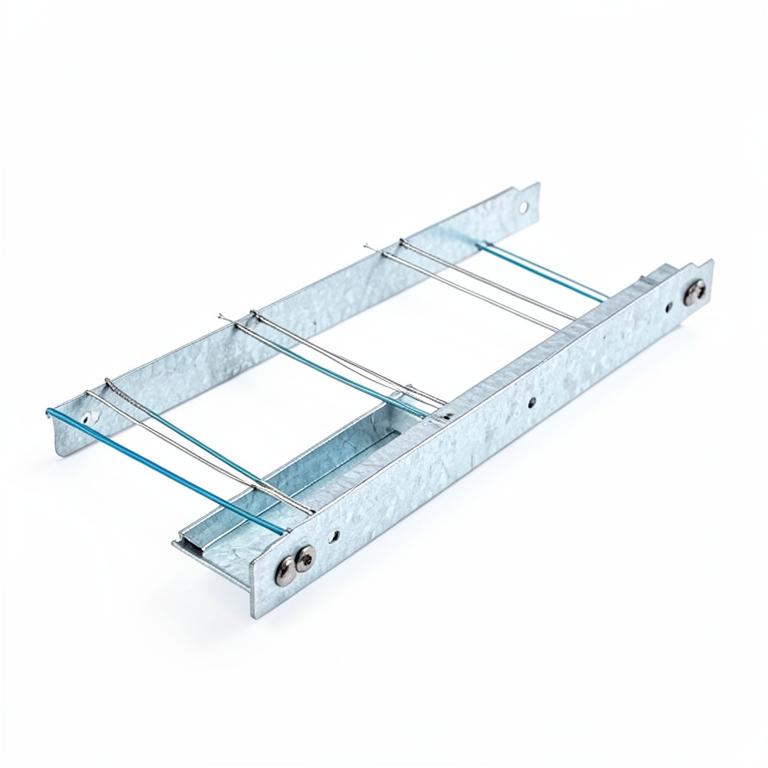

Stigeledning og kabelføring (kabelbro / kanal).

Bruk: Viser hvor kabler går mellom fordelinger og etasjer.

Lynavleder / takleder i lynvernanlegg.

Bruk: Fører lynstrøm ned til jordelektrode utenom bygget.

Kabelkanal eller installasjonslist.

Bruk: Åpen føring på vegg der kabel ikke kan felles inn.

Trekkerør (varerør) i vegg, gulv eller grunn.

Bruk: Gjør kabelen utskiftbar. Tegnes med rørdimensjon.
